螺帽的選定

安裝方式於選擇適當滾珠螺桿規格時為重要項目。當使用條件需以更嚴密的條件做判別或當 使用特殊安裝方法以致判斷條件不明時,請洽詢本公司。選定螺帽系列時,請考慮要求精度,所需交貨期、尺寸(螺桿軸外徑,導程/螺桿軸外徑比)、預壓量等。

循環方式

選定循環方式,請由螺帽安裝部份之空間經濟性考慮。循環方式之特點如下所示。

• 外循環式:經濟性、最適合於量產、可採用於導程/螺桿軸外徑比較大者。

• 内循環式:螺帽外徑精巧「不佔空間」適合於導程/螺桿軸外徑比較小者。

• 高速靜音式:高速性,高 DN 値、高靜音、環保、體積小、省空間。

回路數:選定回路數要考慮要求性能、壽命等。

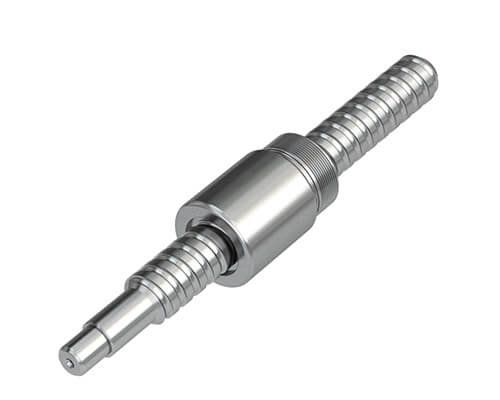

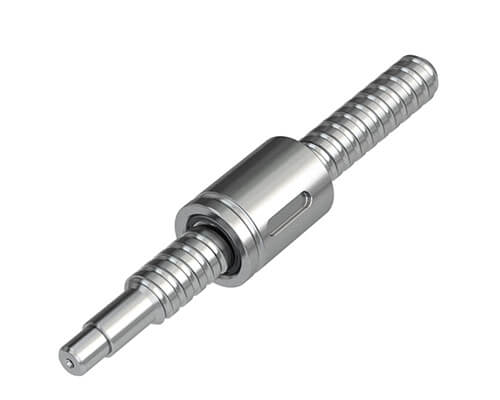

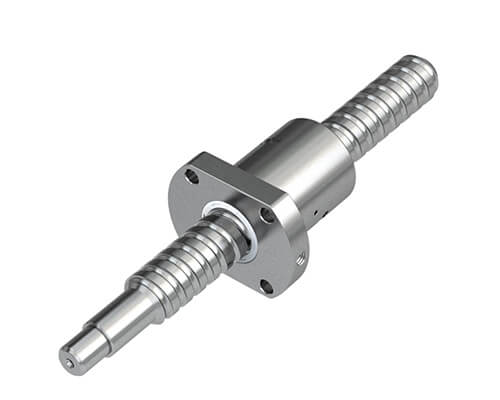

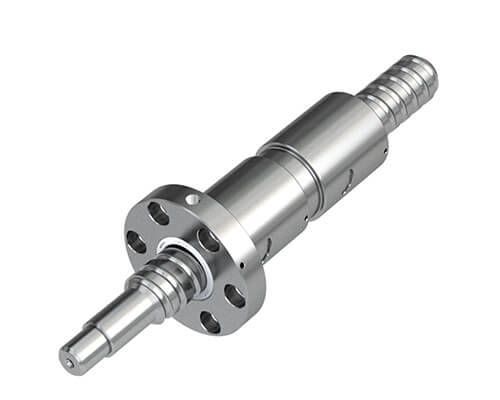

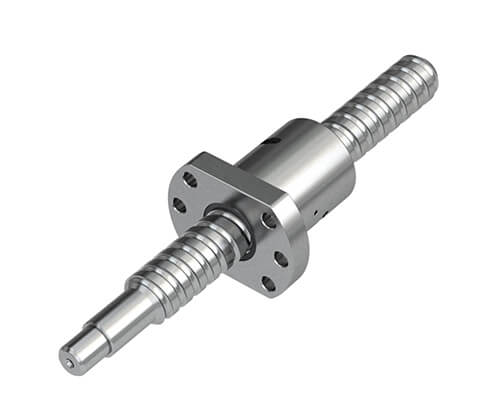

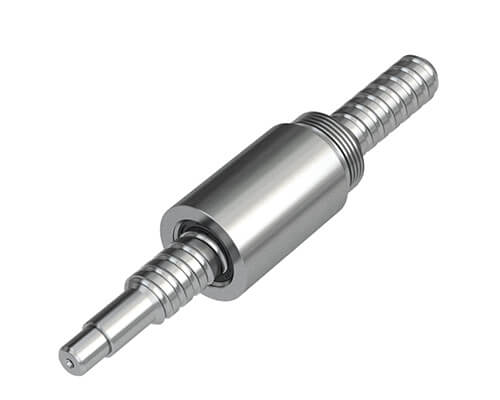

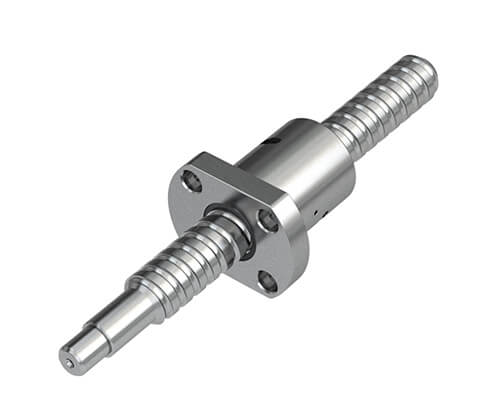

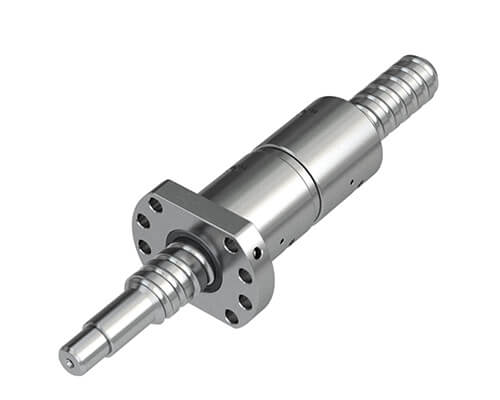

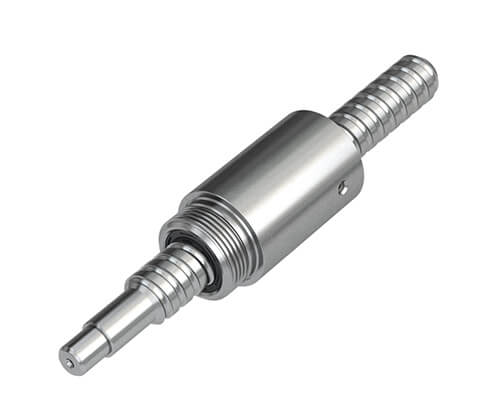

凸緣形狀(法蘭):配合螺帽安裝部份之空間加以選定。

給油孔:精密滾珠螺桿設有給油孔,使用於機器裝配時及定期補給時。

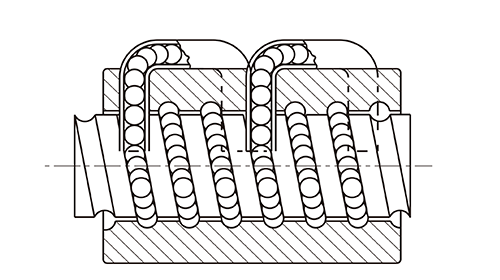

External Ball Circulation外循環系列

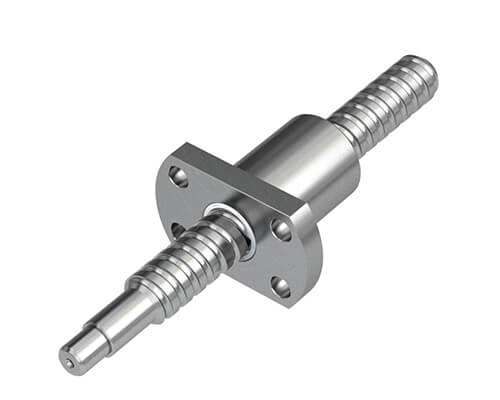

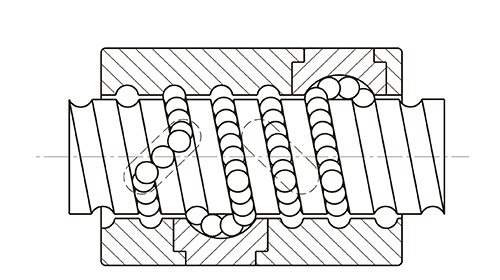

Immersion Ball Circulation內循環系列

外循環系列

提供較順暢之鋼珠迴流,對於高導程及大直徑滾珠螺桿提供較佳的工作品質。

內循環系列

内循環構造的優點,使螺帽外徑為精巧的「圓週形」。因此適合内部空間較小的機器。需要注意的是内循環滾珠螺桿的螺桿軸必須有一端是通牙,且該端的肩部直徑必須小於螺桿軸外徑,否則無法組裝螺帽。

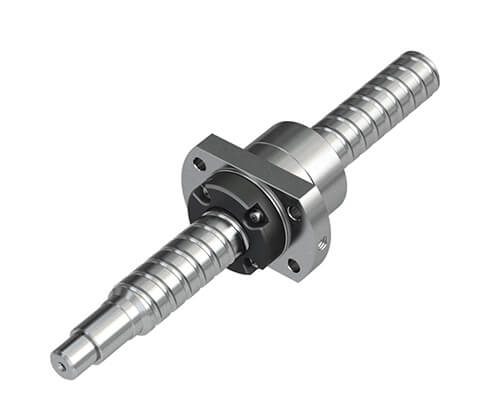

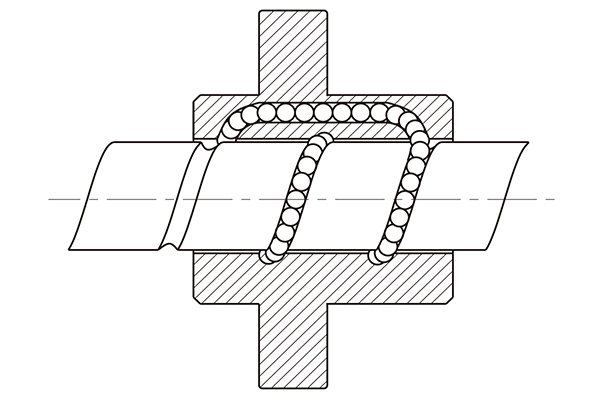

External Ball Circulation高靜音螺帽圖

靜音型螺帽

對高導程滾珠螺桿來說,高剛性、低噪音以及溫升控制是十分重要的。採取以下的對策及設計使達到如下的特性。

高 DN 值:一般情況下,高導程滾珠桿的 DN 値可達 130,000。但在一些特別情況下,例如當螺桿兩端都是固定端時 (Fixed Ends) DN 値可達 140,000。若有此種需求請洽詢本公司。

高靜音系列

高速度:高導程滾珠螺桿提供每分鐘 100 公尺或更高的移動速率,是可滿足高速切削所需。

高剛性:螺桿和螺帽皆有經過表面硬化處理至一定的硬度及有效深度以為持高剛性 及耐用性。可提供複螺紋(多螺紋)於螺桿上,使承受負載的鋼珠數量增多而提高了 剛性與耐久性。

低噪音:特別設計的鋼珠回流裝置,提供鋼珠運轉順暢的環境,也使鋼珠快速運動 時,不會損壞迴流管,保證滾珠螺桿的品質。螺紋上平均且準確的鋼珠節圓直徑 BCD,使得滾珠螺桿獲得穩定一致 的預壓扭矩及降低噪音値。


滾珠螺桿防塵
