線性軸承&連座線性軸承系列、構造與特長

線性軸承係由外筒、鋼珠、鋼珠保持器與兩端扣環所組成。保持器裝置於外筒之內,由兩扣環固定,使鋼珠在軌道面重複循環而不致脫落。線性軸承由這些部品組成,以達其功能要求。直線軸承分類,標準型、間隙調整型、開放型、加長型及凸緣型、法蘭型直線軸套、連座型直線軸套。外筒經充分的熱處理而達到相當的硬度,以確保運動時的安定性及壽命。鋼珠保持器由樹脂成形,它可以減少鋼珠與保持器間之噪音及磨耗,容許使用溫度為 80°C 以內。


高精度與高剛性

線性軸承具有高硬度的外筒,結合高拉力的樹脂保持器。

組裝容易

線性軸承可承受任何方向之負荷,產品標準化、規格化,與其配合之組件加工容易,在組裝上容易達到要求。

互換容易

由於線性軸承因為產品以標準化,規格化及嚴格的品質要求,所以具有完全的互換性。

種類豐富

生產之線性軸承產品有:標準型、間隙調整型、開放型、加長型及凸緣型,方便客戶設計選用。



線性軸承

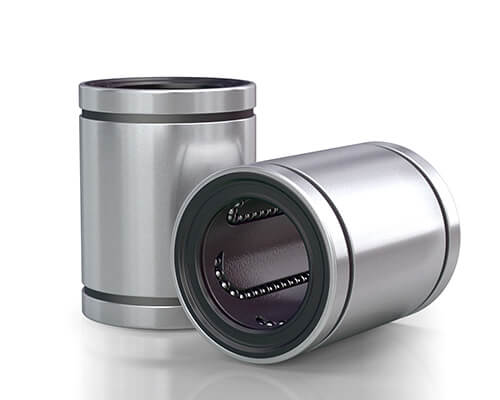

  • 圓筒、標準型
  • LM, 泛用型公制規格
  • LME 歐洲型公制規格
  • LMB 英制規格
  • LM..UU 兩端附油封
  • 尺寸 Ø3~Ø80mm

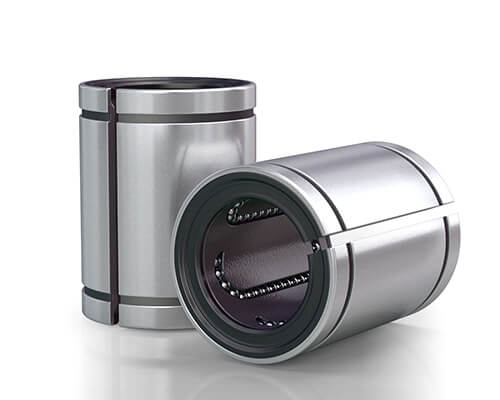

  • 圓筒、間隙調整型
  • LM..AJ 泛用型公制規格
  • LM..UU-AJ 兩端附油封
  • 尺寸 Ø6~Ø80mm

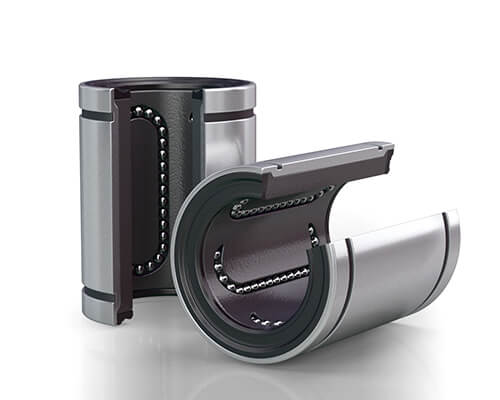

  • 圓筒、開口型
  • LM..OP 泛用型公制規格
  • LM..UU-OP 兩端附油封
  • 尺寸 Ø10~Ø80mm

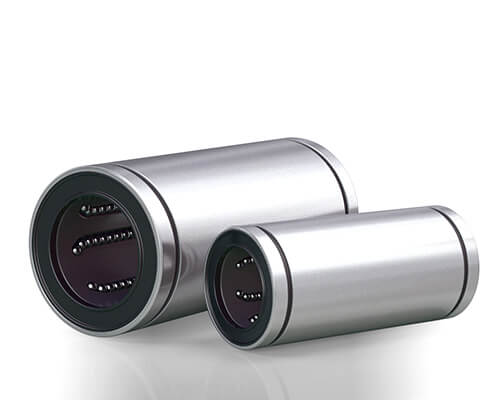

  • 圓筒、加長型
  • LM..L 加長型(公制規格)
  • LM..LUU 兩端附油封
  • 尺寸 Ø6~Ø60mm

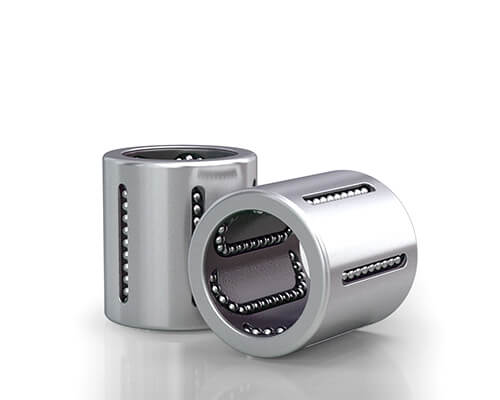

  • 圓筒、迷你型
  • KH 簡易型(無油封)
  • KH..PP 簡易型(油封型)
  • 尺寸 Ø6~Ø50mm


法蘭型線性軸承

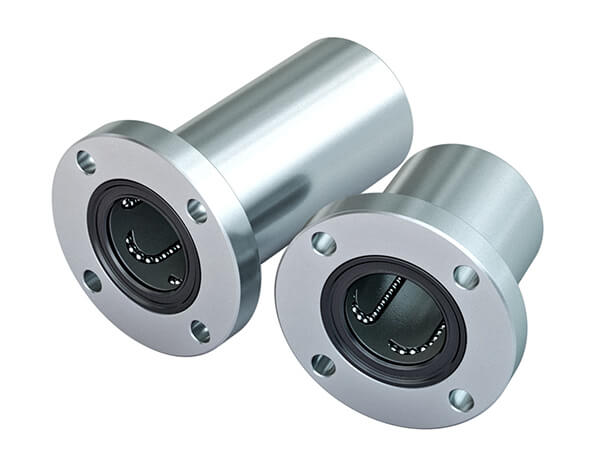

  • 圓法蘭型(凸緣型)
  • LMF-A 標準 (公制規格)
  • LMF..L-A 加長型 (公制規格)
  • LMF-N 標準 (無電解鎳處理)
  • LMF..L-N 加長型 (無電解鎳處理)
  • LMF..UU 兩端附油封

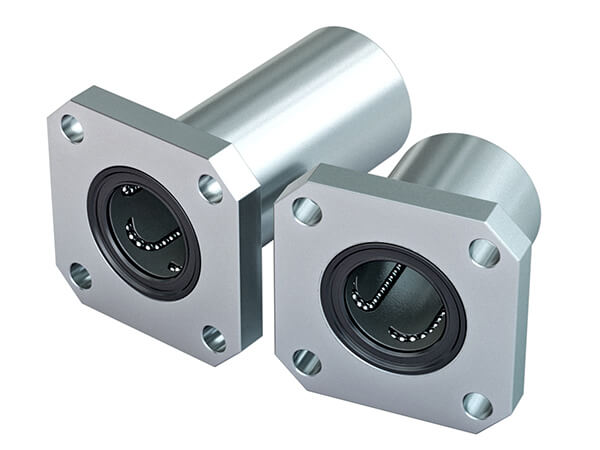

  • 方法蘭型(凸緣型)
  • LMK-A 標準 (公制規格)
  • LMK..L-A 加長型 (公制規格)
  • LMK-N 標準 (無電解鎳處理)
  • LMK..L-N 加長型 (無電解鎳處理)
  • LMK..UU 兩端附油封

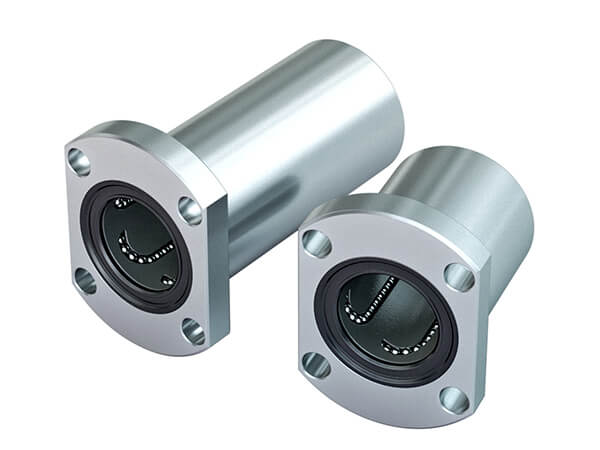

  • 切兩側凸緣型
  • LMH-A 標準 (公制規格)
  • LMH..L-A 加長型 (公制規格)
  • LMH-N 標準 (無電解鎳處理)
  • LMH..L-N 加長型 (無電解鎳處理)
  • LMH..UU 兩端附油封

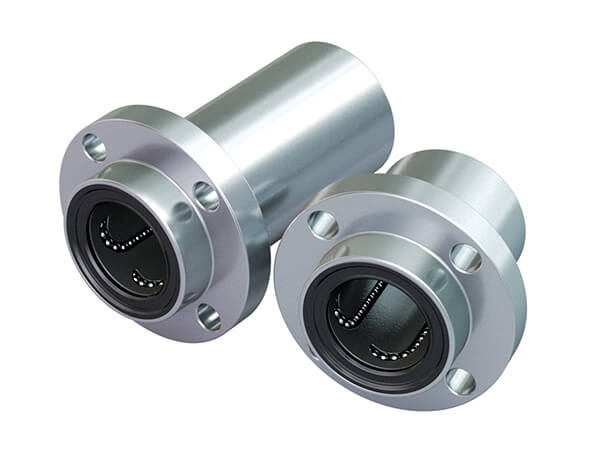

  • 圓法蘭型(崁入式凸緣型)
  • LMF-E 標準 (公制規格)
  • LMFP..L-E 加長型 (公制規格)
  • UU 兩端附油封

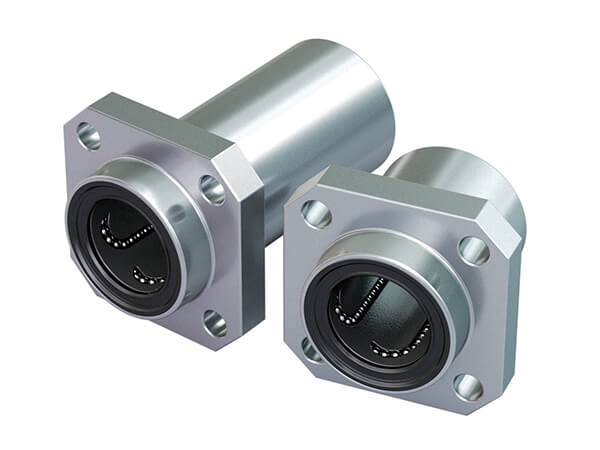

  • 方法蘭型(崁入式凸緣型)
  • LMK-E 標準 (公制規格)
  • LMKP..L-E 加長型 (公制規格)
  • UU 兩端附油封

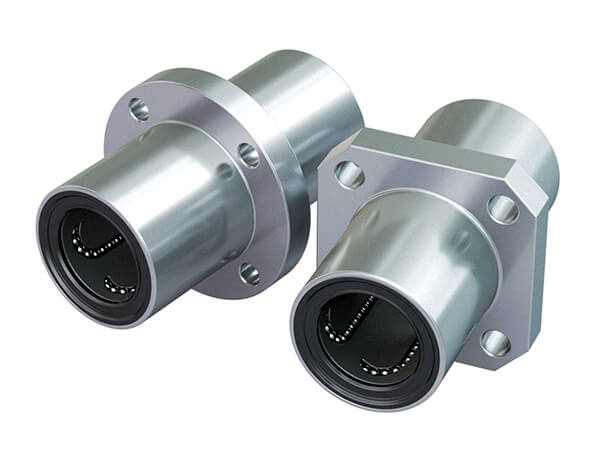

  • 中間凸緣加長型
  • LMFC 圓法蘭型 (公制規格)
  • LMKC 方法蘭型 (公制規格)
  • UU 兩端附油封
