FDU 歐規(雙螺帽) 滾珠螺桿
符合歐規 DIN 69051 標準(雙螺帽)滾珠螺桿,雙螺帽的設計增加螺帽載運行時的穩定性與負載。

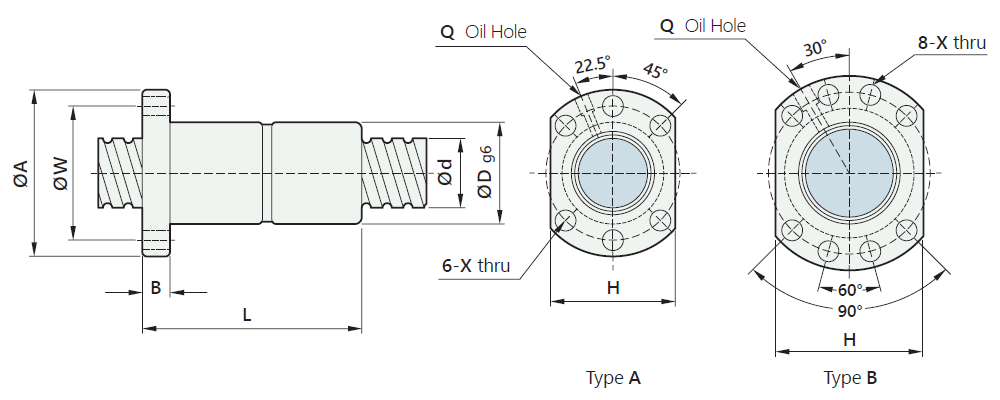

型號 | 螺帽尺寸規格 | 基本額定負荷 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | I | Da | D | A | B | L | W | X | Type | H | Q | n | Ca(Kgf) | Coa(kgf) | ||
★ | 1605-3 | 16 | 5 | 3.175 | 28 | 48 | 10 | 80 | 38 | 5.5 | A | 40 | M6 | T3 | 1049 | 1144 |
★ | 2005-4 | 20 | 5 | 3.175 | 36 | 58 | 12 | 92 | 47 | 6.6 | A | 44 | M6 | T4 | 1512 | 1995 |
★ | 2505-4 | 25 | 5 | 3.175 | 40 | 62 | 12 | 92 | 51 | 6.6 | A | 48 | M6 | T4 | 1704 | 2581 |
2510-4 | 25 | 10 | 4.762 | 40 | 62 | 12 | 153 | 51 | 6.6 | A | 48 | M6 | T4 | 2881 | 3695 | |
★ | 3205-4 | 32 | 5 | 3.175 | 50 | 80 | 12 | 92 | 65 | 9 | A | 62 | M6 | T4 | 1924 | 3403 |
3210-4 | 32 | 10 | 6.35 | 50 | 80 | 16 | 160 | 65 | 9 | A | 62 | M6 | T4 | 4834 | 7835 | |
4005-4 | 40 | 5 | 3.175 | 63 | 93 | 15 | 96 | 78 | 9 | B | 70 | M8 | T4 | 2142 | 4342 | |
4010-4 | 40 | 10 | 6.35 | 63 | 93 | 18 | 162 | 78 | 9 | B | 70 | M8 | T4 | 5399 | 10074 | |
5010-4 | 50 | 10 | 6.35 | 75 | 110 | 16 | 162 | 93 | 11 | B | 85 | M8 | T4 | 5933 | 12313 | |
6310-4 | 63 | 10 | 6.35 | 90 | 125 | 18 | 182 | 108 | 11 | B | 95 | M8 | T4 | 6700 | 16230 | |
6320-3 | 63 | 20 | 9.525 | 95 | 135 | 20 | 253 | 115 | 13.5 | B | 100 | M8 | T3 | 8957 | 17945 | |
8010-4 | 80 | 10 | 6.35 | 105 | 145 | 20 | 182 | 125 | 13.5 | B | 110 | M8 | T4 | 7547 | 21268 | |
8020-3 | 80 | 20 | 9.525 | 125 | 165 | 25 | 253 | 145 | 13.5 | B | 130 | M8 | T3 | 10168 | 23611 |
有標示 ★ 記號之型號可製作左螺紋
I
:導程 Lead
Da
:珠徑 Ball Dia.
Ca
:動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa
:靜額定負荷 Basic Static Rating Load(Kgf)
