RSH 轉造級(無法蘭單螺帽) 滾珠螺桿
無法蘭(單螺帽)滾珠螺桿，外循環提供較順暢之鋼珠迴流，對於高導程及大直徑滾珠螺桿提供較佳的工作品質。

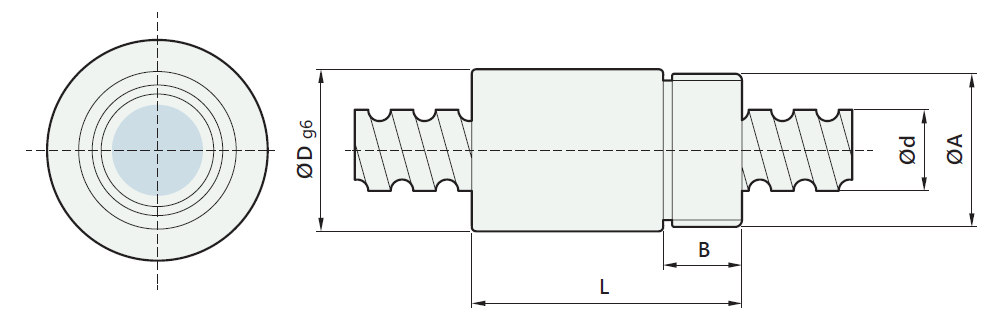

| 螺帽型號 | 螺帽基本尺寸 mm | 基本額定負荷 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | I | Da | D | A | B | L | n | Ca (kgf) | Coa (kgf) | |
| 12H2-1.5 | 12 | 12.7 | 2.381 | 29.5 | M25 × 1.5P | 12 | 50 | A1 | 391 | 711 |
| 16H5-3.5 | 16 | 5.08 | 3.175 | 25.4 | 15/16" × 16un | 12.7 | 43.43 | C1 | 1328 | 2805 |
I：導程 Lead
Da：珠徑 Ball Dia.
Ca：動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa：靜額定負荷 Basic Static Rating Load (Kgf)
