FSE 高導程(單螺帽) 滾珠螺桿
高導程螺帽空間利用較佳，可縮短螺帽長度及外徑，高速化工具機必備滾珠螺桿組件。

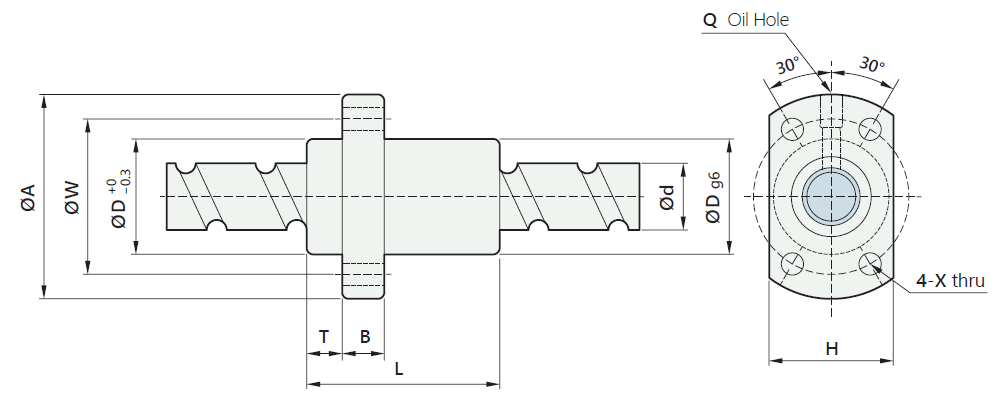

| 螺帽型號 | 螺帽基本尺寸 mm | 基本額定負荷 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | I | Da | D | A | B | T | L | W | X | H | Q | n | Ca (kgf) | Coa (kgf) | ||
| 1616-3.6 | 16 | 16 | 3.175 | 32 | 53 | 10 | 10.5 | 48 | 42 | 4.5 | 38 | M6 | A2 | 1361 | 2886 | |
| ★ | 2020-3.6 | 20 | 20 | 3.175 | 39 | 62 | 10 | 10.8 | 55 | 50 | 5.5 | 46 | M6 | A2 | 1479 | 3581 |
| 2520-3.6 | 25 | 20 | 3.5 | 47 | 74 | 12 | 11 | 65 | 60 | 6.6 | 49 | M6 | A2 | 1888 | 4885 | |
| 2525-3.6 | 25 | 25 | 3.969 | 47 | 74 | 12 | 11.2 | 67 | 60 | 6.6 | 56 | M6 | A2 | 2236 | 5590 | |
| ★ | 3232-3.6 | 32 | 32 | 4.762 | 58 | 92 | 15 | 14 | 82 | 74 | 9 | 68 | M6 | A2 | 3197 | 8612 |
| ★ | 4040-3.6 | 40 | 40 | 6.35 | 73 | 114 | 17 | 17 | 100 | 93 | 11 | 84 | M6 | A2 | 5225 | 14404 |
| 5050-3.6 | 50 | 50 | 7.938 | 90 | 135 | 20 | 21.5 | 125 | 112 | 14 | 92 | M6 | A2 | 7838 | 22704 | |
| 1632-1.6 | 16 | 32 | 2.778 | 32 | 53 | 10 | 10.1 | 42.5 | 42 | 4.5 | 34 | M6 | T2 | 566 | 1125 | |
| 2040-1.6 | 20 | 40 | 3.175 | 39 | 62 | 10 | 13 | 51 | 50 | 5.5 | 41 | M6 | T2 | 748 | 1603 | |
| 2550-1.6 | 25 | 50 | 3.969 | 47 | 74 | 12 | 15 | 58 | 60 | 6.6 | 49 | M6 | T2 | 1118 | 2507 | |
有標示 ★ 記號之型號可製作左螺紋
I：導程 Lead
Da：珠徑 Ball Dia.
Ca：動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa：靜額定負荷 Basic Static Rating Load (Kgf)
