FSU 歐規(單螺帽) 滾珠螺桿
符合歐規 DIN 69051 標準(單螺帽)滾珠螺桿,滾珠螺桿其運轉是靠螺帽內的鋼珠作滾動運動,比傳統艾克姆螺桿有更高的效率。

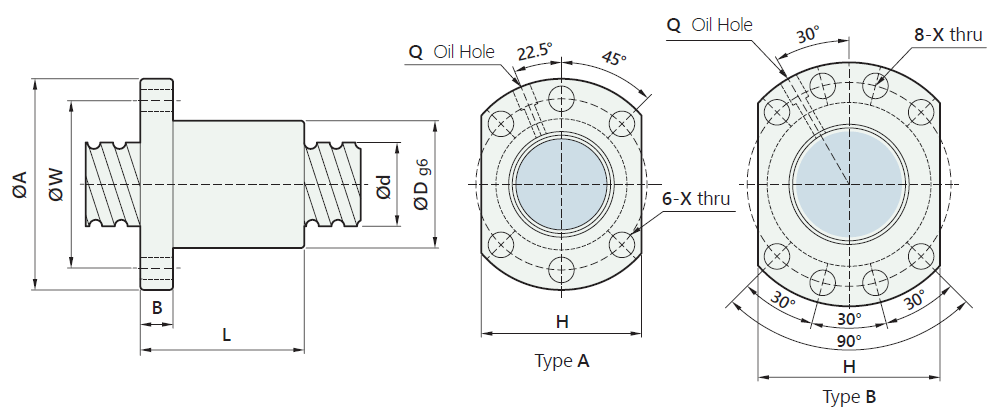

型號 | 螺帽尺寸規格 | 基本額定負荷 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | I | Da | D | A | B | L | W | X | Type | H | Q | n | Ca(Kgf) | Coa(kgf) | ||
1604-4 | 16 | 4 | 2.381 | 28 | 48 | 10 | 45 | 38 | 5.5 | A | 40 | M6 | T4 | 944 | 1254 | |
★ | 1605-3 | 16 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 5.5 | A | 40 | M6 | T3 | 1049 | 1144 |
★ | 1605-4 | 16 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 5.5 | A | 40 | M6 | T4 | 1344 | 1525 |
1610-3 | 16 | 10 | 3.175 | 28 | 48 | 12 | 65 | 38 | 5.5 | A | 40 | M6 | T3 | 1084 | 1232 | |
2005-3 | 20 | 5 | 3.175 | 36 | 58 | 10 | 47 | 47 | 6.6 | A | 44 | M6 | T3 | 1181 | 1496 | |
2005-4 | 20 | 5 | 3.175 | 36 | 58 | 10 | 53 | 47 | 6.6 | A | 44 | M6 | T4 | 1512 | 1995 | |
2010-3 | 20 | 10 | 3.969 | 36 | 58 | 10 | 68 | 47 | 6.6 | A | 44 | M6 | T3 | 1621 | 1925 | |
2504-4 | 25 | 4 | 2.381 | 40 | 62 | 11 | 46 | 51 | 6.6 | A | 48 | M6 | T4 | 1178 | 2046 | |
2505-3 | 25 | 5 | 3.175 | 40 | 62 | 10 | 47 | 51 | 6.6 | A | 48 | M6 | T3 | 1330 | 1936 | |
★ | 2505-4 | 25 | 5 | 3.175 | 40 | 62 | 10 | 53 | 51 | 6.6 | A | 48 | M6 | T4 | 1704 | 2581 |
2510-3 | 25 | 10 | 4.762 | 40 | 62 | 12 | 75 | 51 | 6.6 | A | 48 | M6 | T3 | 2250 | 2772 | |
2510-4 | 25 | 10 | 4.762 | 40 | 62 | 12 | 85 | 51 | 6.6 | A | 48 | M6 | T4 | 2881 | 3695 | |
★ | 3205-4 | 32 | 5 | 3.175 | 50 | 80 | 12 | 53 | 65 | 9 | A | 62 | M6 | T4 | 1924 | 3403 |
3206-4 | 32 | 6 | 3.969 | 50 | 80 | 12 | 58 | 65 | 9 | A | 62 | M6 | T4 | 2598 | 4217 | |
3210-3 | 32 | 10 | 6.35 | 50 | 80 | 16 | 77.5 | 65 | 9 | A | 62 | M6 | T3 | 3775 | 5877 | |
3210-4 | 32 | 10 | 6 35 | 50 | 80 | 16 | 90 | 65 | 9 | A | 62 | M6 | T4 | 4834 | 7835 | |
★ | 4005-4 | 40 | 5 | 3.175 | 63 | 93 | 16 | 56 | 78 | 9 | B | 70 | M8 | T4 | 2142 | 4342 |
4010-4 | 40 | 10 | 6.35 | 63 | 93 | 18 | 93 | 78 | 9 | B | 70 | M8 | T4 | 5399 | 10074 | |
5010-4 | 50 | 10 | 6.35 | 75 | 110 | 18 | 93 | 93 | 11 | B | 85 | M8 | T4 | 5933 | 12313 | |
6310-4 | 63 | 10 | 6.35 | 90 | 125 | 18 | 98 | 108 | 11 | B | 95 | M8 | T4 | 6700 | 16230 | |
6320-3 | 63 | 20 | 9.525 | 95 | 135 | 20 | 138 | 115 | 13.5 | B | 100 | M8 | T3 | 8957 | 17945 | |
8010-4 | 80 | 10 | 6.35 | 105 | 145 | 20 | 98 | 125 | 13.5 | B | 110 | M8 | T4 | 7547 | 21268 | |
8020-3 | 80 | 20 | 9.525 | 125 | 165 | 25 | 143 | 145 | 13.5 | B | 130 | M8 | T3 | 10168 | 23611 |
有標示 ★ 記號之型號可製作左螺紋
I
:導程 Lead
Da
:珠徑 Ball Dia.
Ca
:動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa
:靜額定負荷 Basic Static Rating Load(Kgf)
