RSY 圓柱鍵槽型(無法蘭單螺帽) 滾珠螺桿

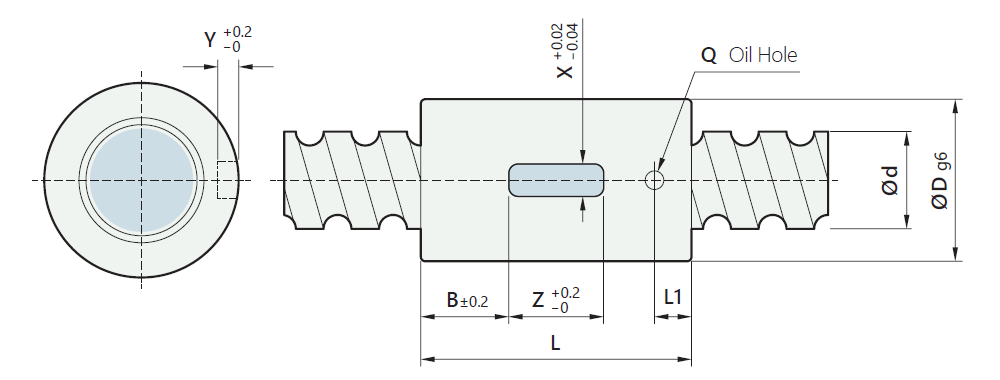

圓柱鍵槽型滾珠螺桿,單螺帽無法蘭鍵槽連接,無法蘭設計使螺帽外徑為精巧,適合內部空間較小的機器設備。

型號 | 螺帽尺寸規格 | 基本額定負荷 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | I | Da | D | L | B | X | Y | Z | Q | L1 | n | (Ca Kgf) | (Coa (Kgf) | ||
1202-3 | 12 | 2 | 1.2 | 24 | 30 | 9 | 3 | 1.5 | 12 | Ø3 | 4 | T3 | 265 | 377 | |
1204-3 | 12 | 4 | 2.381 | 24 | 35 | 11.5 | 3 | 1.5 | 12 | Ø3 | 5 | T3 | 645 | 693 | |
1205-3 | 12 | 5 | 2 | 24 | 40 | 14 | 3 | 1.5 | 12 | Ø3 | 5 | T3 | 514 | 594 | |
1210-2 | 12 | 10 | 2 | 24 | 40 | 14 | 3 | 1.5 | 12 | Ø3 | 5 | T2 | 390 | 466 | |
1602-3 | 16 | 2 | 1.2 | 28 | 40 | 10 | 5 | 2 | 20 | Ø3 | 5 | T3 | 300 | 503 | |
1604-4 | 16 | 4 | 2.381 | 28 | 45 | 12.5 | 5 | 2 | 20 | Ø3 | 7 | T4 | 944 | 1254 | |
1605-3 | 16 | 5 | 3.175 | 28 | 45 | 12.5 | 5 | 2 | 20 | Ø3 | 7 | T3 | 1049 | 1144 | |
1605-4 | 16 | 5 | 3.175 | 28 | 50 | 15 | 5 | 2 | 20 | Ø3 | 7 | T4 | 1344 | 1525 | |
1610-3 | 16 | 10 | 3.175 | 28 | 45 | 12.5 | 5 | 2 | 20 | Ø3 | 7 | T3 | 1181 | 1496 | |
1616-2 | 16 | 16 | 3.175 | 28 | 45 | 12.5 | 5 | 2 | 20 | Ø3 | 7 | T2 | 833 | 997 | |
2005-3 | 20 | 5 | 3.175 | 36 | 47 | 13.5 | 5 | 2 | 20 | Ø3 | 7 | T3 | 1181 | 1496 | |
★ | 2005-4 | 20 | 5 | 3.175 | 36 | 53 | 16.5 | 5 | 2 | 20 | Ø3 | 7 | T4 | 1512 | 1995 |
2010-3 | 20 | 10 | 3.969 | 36 | 68 | 24 | 5 | 2 | 20 | Ø3 | 7 | T3 | 1621 | 1925 | |
2020-4 | 20 | 20 | 3.175 | 36 | 55 | 17.5 | 5 | 2 | 20 | Ø3 | 7 | T4 | 1659 | 2464 | |
★ | 2505-4 | 25 | 5 | 3.175 | 40 | 53 | 16.5 | 5 | 2 | 20 | Ø3 | 7 | T4 | 1704 | 2581 |
★ | 2510-3 | 25 | 10 | 3.5 | 40 | 54 | 17 | 5 | 2 | 20 | Ø3 | 7 | T3 | 1614 | 2460 |
★ | 3205-4 | 32 | 5 | 3.175 | 50 | 53 | 11.5 | 6 | 2.5 | 30 | Ø3 | 7 | T4 | 1924 | 3403 |
3210-3 | 32 | 10 | 6.35 | 50 | 70 | 20 | 6 | 2.5 | 30 | Ø3 | 7 | T3 | 3775 | 5877 | |
3220-3 | 32 | 20 | 3.969 | 50 | 78 | 24 | 6 | 2.5 | 30 | Ø3 | 7 | T3 | 2141 | 3576 | |
★ | 4005-4 | 40 | 5 | 3.175 | 63 | 56 | 13 | 6 | 2.5 | 30 | Ø3 | 7 | T4 | 2142 | 4342 |
4010-3 | 40 | 10 | 6.35 | 63 | 80 | 25 | 6 | 2.5 | 30 | Ø3 | 7 | T3 | 4216 | 7556 | |
4020-3 | 40 | 20 | 5.556 | 63 | 83 | 26.5 | 6 | 2.5 | 30 | Ø3 | 7 | T3 | 3782 | 6468 | |
5010-3 | 50 | 10 | 6.35 | 75 | 82 | 23 | 6 | 2.5 | 36 | Ø3 | 7 | T3 | 4633 | 9235 | |
6310-4 | 63 | 10 | 6.35 | 85 | 90 | 29 | 6 | 3.5 | 32 | Ø5 | 14 | T4 | 6700 | 16230 |
有標示 ★ 記號之型號可製作左螺紋
I
:導程 Lead
Da
:珠徑 Ball Dia.
Ca
:動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa
:靜額定負荷 Basic Static Rating Load(Kgf)
