FSB 轉造級(單螺帽) 滾珠螺桿
滾珠螺桿當混入異物或水分時,磨損會加快,嚴重者甚至會導致破損。滾珠螺桿螺帽前後兩端刮刷器,為防止外部混入異物,使用蛇腹套或伸縮套,使其完全密封,可提供較佳之防塵效果。

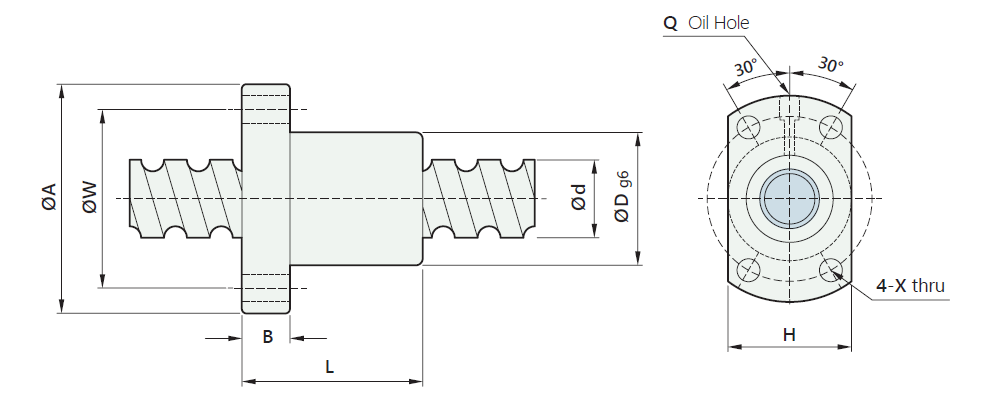

型號 | 螺帽尺寸規格 | 基本額定負荷 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | I | Da | D | A | B | L | W | X | H | Q | n | Ca(Kgf) | Coa(kgf) | |
1404-3 | 14 | 4 | 2.381 | 31 | 50 | 10 | 40 | 40 | 4.5 | 37 | M6 | T3 | 684 | 792 |
1405-3 | 14 | 5 | 3.175 | 32 | 50 | 10 | 45 | 40 | 4.5 | 38 | M6 | T3 | 1013 | 1056 |
1404-3 | 14 | 4 | 3.175 | 34 | 54 | 10 | 42 | 44 | 4.5 | 40 | M6 | T3 | 1049 | 1144 |
1404-3 | 14 | 4 | 3.175 | 40 | 60 | 10 | 47 | 50 | 4.5 | 46 | M6 | T3 | 1181 | 1496 |
2505-3 | 25 | 5 | 3.175 | 43 | 67 | 10 | 47 | 55 | 5.5 | 50 | M6 | T3 | 1330 | 1936 |
2510-3 | 25 | 10 | 4.762 | 60 | 96 | 15 | 75 | 78 | 9 | 72 | M6 | T3 | 2250 | 2772 |
2510-4 | 25 | 10 | 4.762 | 60 | 96 | 15 | 97 | 78 | 9 | 72 | M6 | T4 | 2881 | 3695 |
3210-3 | 32 | 10 | 6.35 | 67 | 103 | 15 | 78 | 85 | 9 | 78 | M6 | T3 | 3775 | 5877 |
3210-4 | 32 | 10 | 6.35 | 67 | 103 | 15 | 97 | 85 | 9 | 78 | M6 | T4 | 4834 | 7835 |
4010-4 | 40 | 10 | 6.35 | 76 | 116 | 17 | 100 | 96 | 11 | 88 | M6 | T4 | 5399 | 10074 |
I
:導程 Lead
Da
:珠徑 Ball Dia.
Ca
:動額定負荷 Basic Dynamic Rating Load (Kgf)
Coa
:靜額定負荷 Basic Static Rating Load(Kgf)
