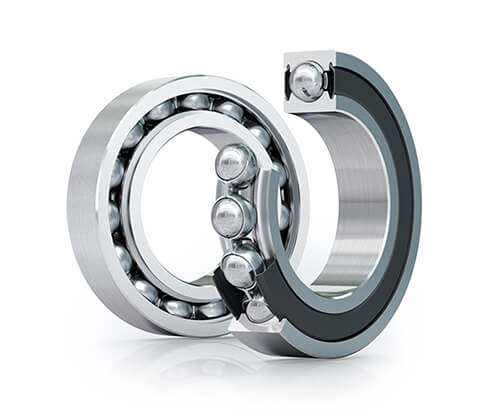

不銹鋼深溝滾珠軸承
依據 ISO 標準 6000、6200、6300、6400、6800、6900 普遍且常用之軸承。軸承軌道輪的溝以比在溝上轉動的滾珠的半徑稍大的半徑作為圓弧,使鋼珠與軌道輪做點之接觸,深溝滾珠軸承可以承受徑向荷重、軸向荷重其合成荷重。因為構造簡單,所有很容易得到高精度適合高速運轉。使鋼珠保持一定間隔的保持架是以鋼板沖壓製成形者為標準。用於高速回轉者、或其尺寸大者,不易以沖壓製成形,則使用車削加工成形的機削保持架。軸承外徑在 9mm 以上,軸承內徑在 10mm 以下者稱為小徑滾珠軸承,軸承外徑小於 9mm 者稱為 微形滾珠軸承。

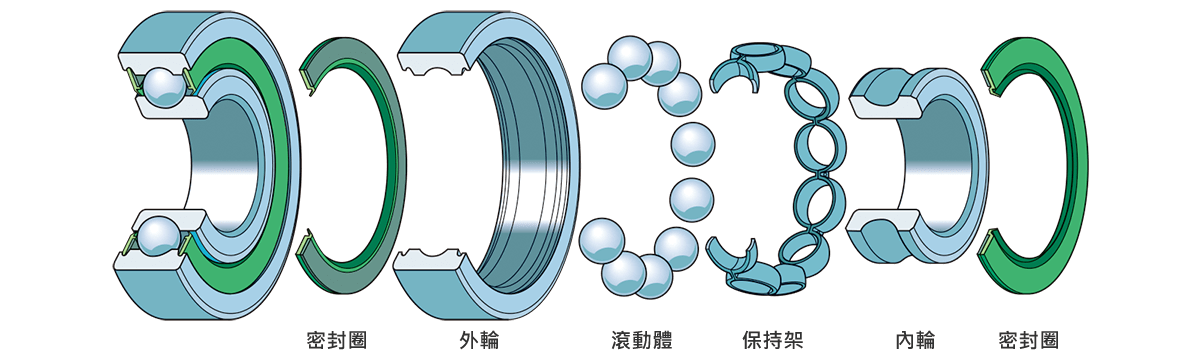

保持架材料
保持架材料,必須具有能夠承受旋轉振動與衝擊載荷的強度,與滾動體及滾道面接觸的摩擦小;質量輕且能夠適應軸承的運轉溫度。用於中小型軸承的衝壓保特架其材料,除了採用微碳含量的冷軋、熱軋鋼板外,根據軸承用途也會採用奧氏體系不鏽鋼板、衝壓鋼鋼球引導。大型軸承一般採用車製保持架,其材料多採用機械機構用碳鋼及高強度黃銅鑄件,也可以採用鋁合金等材料。
航空軸承除了採用高強度黃銅鑄件、快削黃銅,還採用經過淬火、高溫回火的中碳鎳鉻鉬鋼。且多採用表面鍍銀技術改善潤滑效果。保持架也廣泛採用可注塑成型的高分子材料。通常採用添加玻璃纖維強化聚酰胺樹脂、尼龍 66 PA66。高分子材料製保持架具有質量輕及耐腐蝕特性的同時,還具有良好的抗衰性及自潤滑性能。聚酰胺樹脂保持架通常可連續運轉於 -40°C〜120°C 的場合,不能應用於高於 120°C 的場合。
滾珠軸承規格表、不銹鋼深溝球軸承

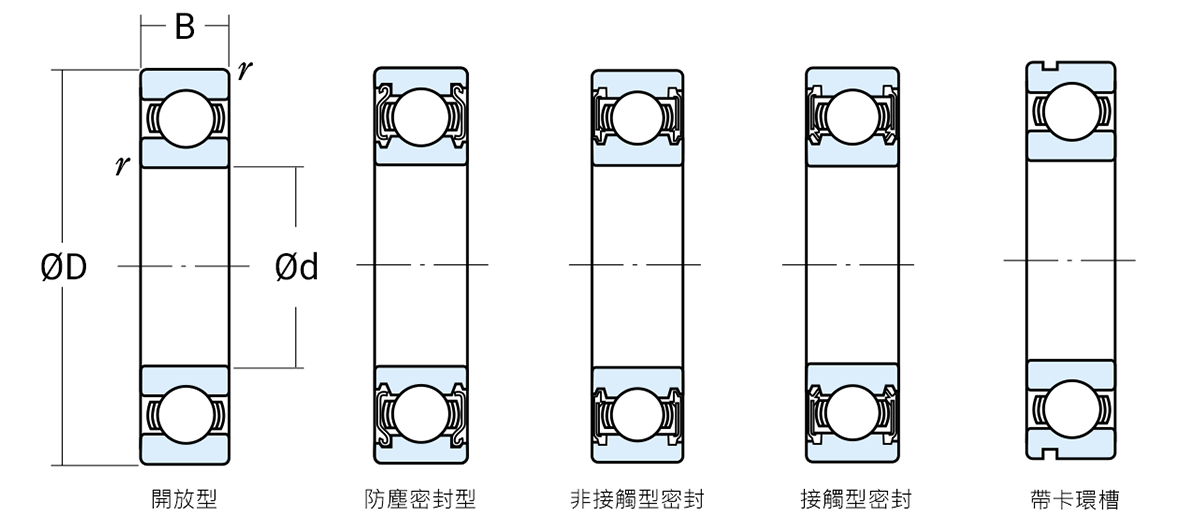

公稱型號 | 主要尺寸 (mm) Dimensions | |||
---|---|---|---|---|
Ø d 內徑 | Ø D 外徑 | B | r (min) | |
SS6800 | 10 | 19 | 5 | 0.3 |
SS6900 | 10 | 22 | 6 | 0.3 |
SS6000 | 10 | 26 | 8 | 0.3 |
SS6200 | 10 | 30 | 9 | 0.6 |
SS6300 | 10 | 35 | 11 | 0.6 |
SS6801 | 12 | 21 | 5 | 0.3 |
SS6901 | 12 | 24 | 6 | 0.3 |
SS6001 | 12 | 28 | 8 | 0.3 |
SS6201 | 12 | 32 | 10 | 0.6 |
SS6301 | 12 | 37 | 12 | 1.0 |
SS6802 | 15 | 24 | 5 | 0.3 |
SS6902 | 15 | 28 | 7 | 0.3 |
SS6002 | 15 | 32 | 9 | 0.3 |
SS6202 | 15 | 35 | 11 | 0.6 |
SS6302 | 15 | 42 | 13 | 1.0 |
SS6803 | 17 | 26 | 5 | 0.3 |
SS6903 | 17 | 30 | 7 | 0.3 |
SS6003 | 17 | 35 | 10 | 0.3 |
SS6203 | 17 | 40 | 12 | 0.6 |
SS6303 | 17 | 47 | 14 | 1.0 |
SS6804 | 20 | 32 | 7 | 0.3 |
SS6904 | 20 | 37 | 9 | 0.3 |
SS6004 | 20 | 42 | 12 | 0.6 |
SS6204 | 20 | 47 | 14 | 1.0 |
SS6304 | 20 | 52 | 15 | 1.1 |
SS6805 | 25 | 37 | 7 | 0.3 |
SS6905 | 25 | 42 | 9 | 0.3 |
SS6005 | 25 | 47 | 12 | 0.6 |
SS6205 | 25 | 52 | 15 | 1.0 |
SS6305 | 25 | 62 | 17 | 1.1 |
SS6806 | 30 | 42 | 7 | 0.3 |
SS6906 | 30 | 47 | 9 | 0.3 |
SS6006 | 30 | 55 | 13 | 1.0 |
SS6206 | 30 | 62 | 16 | 1.0 |
SS6306 | 30 | 72 | 19 | 1.1 |
SS6807 | 35 | 47 | 7 | 0.3 |
SS6907 | 35 | 55 | 10 | 0.6 |
SS6007 | 35 | 62 | 14 | 1.0 |
SS6207 | 35 | 72 | 17 | 1.1 |
SS6307 | 35 | 80 | 21 | 1.6 |
SS6808 | 40 | 52 | 7 | 0.5 |
SS6908 | 40 | 52 | 12 | 1 |
SS6008 | 40 | 58 | 15 | 1.5 |
SS6208 | 40 | 80 | 18 | 2 |
SS6308 | 40 | 90 | 23 | 2.5 |
SS6809 | 45 | 68 | 7 | 0.5 |
SS6909 | 45 | 68 | 12 | 1 |
SS6009 | 45 | 75 | 16 | 1.5 |
SS6209 | 45 | 85 | 19 | 2 |
SS6309 | 45 | 100 | 25 | 2.5 |
SS6810 | 50 | 65 | 7 | 0.5 |
SS6910 | 50 | 72 | 12 | 1 |
SS6010 | 50 | 80 | 16 | 1.5 |
SS6210 | 50 | 90 | 20 | 2 |
SS6310 | 50 | 110 | 27 | 3 |
SS6811 | 55 | 72 | 9 | 0.5 |
SS6911 | 55 | 80 | 13 | 1.5 |
SS6011 | 55 | 90 | 18 | 2 |
SS6211 | 55 | 100 | 21 | 2.5 |
SS6311 | 55 | 120 | 29 | 3 |
SS6812 | 60 | 78 | 10 | 0.5 |
SS6912 | 60 | 85 | 13 | 1.5 |
SS6012 | 60 | 95 | 18 | 2 |
SS6212 | 60 | 110 | 22 | 2.5 |
SS6813 | 65 | 85 | 10 | 1 |
SS6913 | 65 | 90 | 13 | 1.5 |
SS6013 | 65 | 100 | 18 | 2 |
SS6213 | 65 | 120 | 23 | 2.5 |
SS6814 | 70 | 90 | 10 | 1 |
SS6914 | 70 | 100 | 16 | 1.5 |
SS6014 | 70 | 110 | 20 | 2 |
SS6815 | 75 | 95 | 10 | 1 |
SS6915 | 75 | 105 | 16 | 1.5 |
SS6816 | 80 | 100 | 10 | 1 |
SS6916 | 80 | 110 | 16 | 1.5 |
角接觸軸承配對軸承的使用 DB/DF/DT
在單個軸承的承載能力不足時使用,深溝滾珠軸承一般是成對使用,以處理引起的負載造成的內部產生的軸向力採用徑向負荷。當安裝兩個在相鄰的單列深溝滾珠軸承,軸必須以特定的軸向遊隙進行雙向軸向定位的情況下使用。

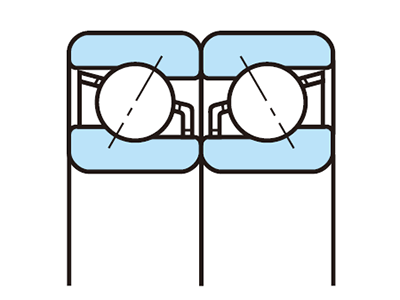

組合配對軸承 DB 背對背
具有向軸承軸線分開的載荷線、提供相對剛性的軸承配置、可以承受傾覆力矩、能承受雙向軸向負荷,但每個軸承僅能承受一個方向的軸向載荷。

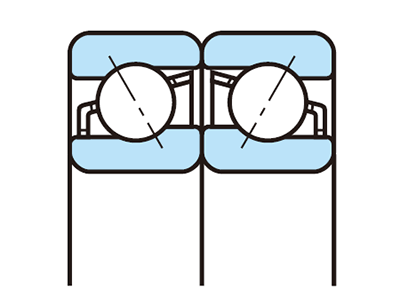

組合配對軸承 DF 面對面
具有向軸承軸線聚合的載荷線、對不對中誤差較不敏感,但不如背對背 配置有剛性、能承受雙向軸向負荷,但每個軸承僅能承受一個方向的軸向載荷。

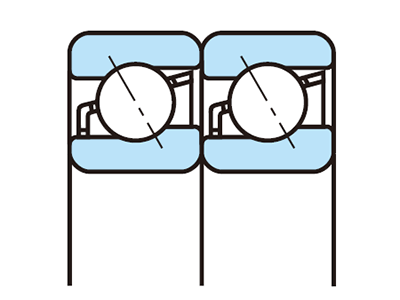

組合配對軸承 DT 串聯
在單個軸承的承載能力不足時使用、具有平行載荷線,因此可均分徑向和軸 向載荷、能承受雙向軸向負荷。
