軸承套筒・螺絲套筒

軸承零組件、易於安裝的套筒用於固定帶可套入滑動軸或階梯軸的錐形孔的軸承。緊定套是常用部件，可將圓錐孔軸承固定在圓柱形安裝面，可以用在光軸或階梯軸上。

產品型號 : H2

型號	d1				L mm	D3 mm	C mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
	H mm	HE inch	HS inch	HA inch
	H mm	HE inch	HS inch	HA inch							H204	17	-	-	-	24	32	7	AN04	AW04	0.041
H205	20	3/4	7/8	13/16	26	38	8	AN05	AW05	0.070
H206	25	1	7/8	15/16	27	45	8	AN06	AW06	0.099
H207	30	1 1/4	1 1/8	1 3/16	29	52	9	AN07	AW07	0.125
H208	35	1 1/4	1 3/8	1 5/16	31	58	10	AN08	AW08	0.174
H209	40	1 1/2	1 5/8	1 7/16	33	65	11	AN09	AW09	0.227
H210	45	1 3/4	1 5/8	1 11/16	35	70	12	AN10	AW10	0.274
H211	50	2	1 7/8	1 15/16	37	75	12	AN11	AW11	0.308
H212	55	2 1/4	2 1/8	2 1/16	38	80	13	AN12	AW12	0.346
H213	60	2 1/4	2 3/8	2 3/16	40	85	14	AN13	AW13	0.401
H214	60	2 1/4	-	2 5/16	41	92	14	AN14	AW14	0.593
H215	65	2 1/2	2 5/8	2 7/16	43	98	15	AN15	AW15	0.707
H216	70	2 3/4	2 7/8	2 11/16	46	105	17	AN16	AW16	0.882
H217	75	3	-	2 15/16	50	110	18	AN17	AW17	1.020
H218	80	3 1/4	3 1/8	3 3/16	52	120	18	AN18	AW18	1.190
H219	85	3 1/4	-	3 5/16	55	125	19	AN19	AW19	1.370
H220	90	3 1/2	-	3 7/16	58	130	20	AN20	AW20	1.490
H221	95	-	-	-	60	140	20	AN21	AW21	1.720
H222	100	4	-	3 15/16	63	145	21	AN22	AW22	1.930

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE205

規格表中套筒內徑規格為 HS 為 HS205

規格表中套筒內徑規格為 HA 為 HA206

產品型號 : H3

型號	d1				L mm	D3 mm	C mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
	H mm	HE inch	HS inch	HA inch
	H mm	HE inch	HS inch	HA inch							H304	17	-	-	-	28	32	7	AN04	AW04	0.045
H305	20	3/4	7/8	-	29	38	8	AN05	AW05	0.075
H306	25	1	7/8	15/16	31	45	8	AN06	AW06	0.109
H307	30	1 1/4	1 1/8	1 3/16	35	52	9	AN07	AW07	0.142
H308	35	1 1/4	1 3/8	1 5/16	36	58	10	AN08	AW08	0.189
H309	40	1 1/2	1 5/8	1 7/16	39	65	11	AN09	AW09	0.248
H310	45	1 3/4	1 5/8	1 11/16	42	70	12	AN10	AW10	0.303
H311	50	2	1 7/8	1 15/16	45	75	12	AN11	AW11	0.345
H312	55	2 1/4	2 1/8	2 1/16	47	80	13	AN12	AW12	0.394
H313	60	2 1/4	2 3/8	2 3/16	50	85	14	AN13	AW13	0.458
H314	60	2 1/4	-	-	52	92	14	AN14	AW14	0.723
H315	65	2 1/2	2 5/8	2 7/16	55	98	15	AN15	AW15	0.831
H316	70	2 3/4	2 7/8	2 11/16	59	105	17	AN16	AW16	1.03
H317	75	3	-	2 15/16	63	110	18	AN17	AW17	1.180
H318	80	3 1/4	3 1/8	3 3/16	65	120	18	AN18	AW18	1.370
H319	85	3 1/4	-	3 5/16	68	125	19	AN19	AW19	1.560
H320	90	3 1/2	-	3 7/16	71	130	20	AN20	AW20	1.690
H321	95	-	-	-	74	140	20	AN21	AW21	1.950
H322	100	4	-	3 15/16	77	145	21	AN22	AW22	2.180

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE305

規格表中套筒內徑規格為 HS 為 HS305

規格表中套筒內徑規格為 HA 為 HA306

產品型號 : H23(H2304~2326)

型號	d1				L mm	D3 mm	C mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
	H mm	HE inch	HS inch	HA inch
	H mm	HE inch	HS inch	HA inch							H2304	17	-	-	-	31	32	7	AN04	AW04	0.049
H2305	20	3/4	7/8	13/16	35	38	8	AN05	AW05	0.087
H2306	25	1	7/8	15/16	38	45	8	AN06	AW06	0.126
H2307	30	1 1/4	1 1/8	1 3/16	43	52	9	AN07	AW07	0.165
H2308	35	1 1/4	1 3/8	1 5/16	46	58	10	AN08	AW08	0.224
H2309	40	1 1/2	1 5/8	1 7/16	50	65	11	AN09	AW09	0.280
H2310	45	1 3/4	1 5/8	1 11/16	55	70	12	AN10	AW10	0.362
H2311	50	2	1 7/8	1 15/16	59	75	12	AN11	AW11	0.420
H2312	55	2 1/4	2 1/8	2 1/16	62	80	13	AN12	AW12	0.481
H2313	60	2 1/4	2 3/8	2 3/16	65	85	14	AN13	AW13	0.557
H2314	60	2 1/4	-	-	68	92	14	AN14	AW14	0.897
H2315	65	2 1/2	2 5/8	2 7/16	73	98	15	AN15	AW15	1.050
H2316	70	2 3/4	2 7/8	2 11/16	78	105	17	AN16	AW16	1.280
H2317	75	3	-	2 15/16	82	110	18	AN17	AW17	1.450
H2318	80	3 1/4	3 1/8	3 3/16	86	120	18	AN18	AW18	1.690
H2319	85	3 1/4	-	3 5/16	90	125	19	AN19	AW19	1.920
H2320	90	3 1/2	-	3 7/16	97	130	20	AN20	AW20	2.150
H2321	95	-	-	-	101	140	20	AN21	AW21	2.460
H2322	100	4	-	3 15/16	105	145	21	AN22	AW22	2.740
H2324	110	4 1/4	-	4 3/16	112	155	22	AN24	AN24	3.190
H2326	115	4 1/2	-	4 7/16	121	165	23	AN26	AN26	4.600

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE2305

規格表中套筒內徑規格為 HS 為 HS2308

規格表中套筒內徑規格為 HA 為 HA2309

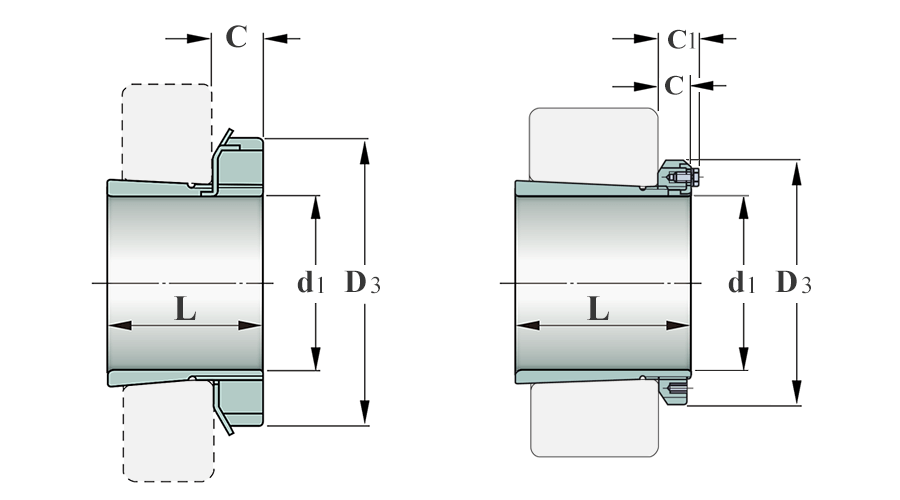

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖

產品型號 : H23(H2328~2356)

型號	d1				L mm	D3 mm	C mm	C₁ mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
	H mm	HE inch	HS inch	HA inch
	H mm	HE inch	HS inch	HA inch								H2328	125	5	4 13/16	4 15/16	131	180	24	-	AN28	AW28	5.550
H2330	135	5 1/4	-	5 3/16	139	195	26	-	AN30	AW30	6.630
H2332	140	5 1/2	-	5 7/16	147	210	28	-	AN32	AW32	9.140
H2334	150	6	-	5 15/16	154	220	29	-	AN34	AW34	10.200
H2336	160	6 1/2	-	6 7/16	161	230	30	-	AN36	AW36	11.300
H2338	170	6 3/4	-	6 15/16	169	240	31	-	AN38	AW38	12.600
H2340	180	7	-	7 3/16	176	250	32	-	AN40	AW40	13.900
H2344	200	8	7 7/8	7 15/16	183	280	32	44	AN44	AL44	16.700
H2348	220	8 1/2	-	8 15/16	196	300	34	46	AN48	AL48	19.700
H2352	240	9 1/2	-	9 7/16	208	330	36	49	AN52	AL52	24.200
H2356	260	10 1/2	-	9 15/16	221	350	38	51	AN56	AL56	27.800

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE2305

規格表中套筒內徑規格為 HS 為 HS2308

規格表中套筒內徑規格為 HA 為 HA2309

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖

產品型號 : H30

型號	d1			L mm	D3 mm	C mm	C₁ mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers and Lock Plates	重量 kg
	H mm	HE inch	HS inch
	H mm	HE inch	HS inch								H3024	110	4 1/4	4 13/16	72	145	22	-	ANL24	AWL24	1.930
H3026	115	4 1/2	4 7/16	80	155	23	-	ANL26	AWL26	2.850
H3028	125	5	4 13/16	82	165	24	-	ANL28	AWL28	3.160
H3030	135	5 1/4	-	87	180	26	-	ANL30	AWL30	3.890
H3032	140	5 1/2	5 7/16	93	190	28	-	ANL32	AWL32	5.210
H3034	150	6	-	101	200	29	-	ANL34	AWL34	5.990
H3036	160	6 1/2	-	109	210	30	-	ANL36	AWL36	6.830
H3038	170	6 3/4	6 15/16	112	220	31	-	ANL38	AWL38	7.450
H3040	180	7	-	120	240	32	-	ANL40	AWL40	9.190
H3044	200	8	7 7/8	128	260	30	41	ANL44	AWL44	10.300
H3048	220	8 1/2	-	133	290	34	46	ANL48	AWL48	13.200
H3052	240	9 1/2	-	147	310	34	46	ANL52	AWL52	15.300
H3056	260	10 1/2	-	152	330	38	50	ANL56	AWL56	17.700
H3060	280	-	-	168	360	42	54	ANL60	AWL60	22.800
H3064	300	12	11 15/16	171	380	42	55	ANL64	AWL64	24.600
H3068	320	12 1/2	-	187	400	45	58	ANL68	AWL68	28.700
H3072	340	-	-	188	420	45	58	ANL72	AWL72	30.500
H3076	360	-	-	193	450	48	62	ANL76	AWL76	35.800
H3080	380	-	-	210	470	52	66	ANL80	AWL80	41.300
H3084	400	-	-	212	490	52	66	ANL84	AWL84	43.700
H3088	410	-	-	228	520	60	77	ANL88	AWL88	65.200
H3092	430	-	-	234	540	60	77	ANL92	AWL92	69.500
H3096	450	-	-	237	560	60	77	ANL96	AWL96	73.300
H30/500	470	-	-	247	580	68	85	ANL100	AWL100	81.800

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE3024

規格表中套筒內徑規格為 HA 為 HA3024

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖

產品型號 : H31

型號	d1			L mm	D3 mm	C mm	C₁ mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
	H mm	HE inch	HS inch
	H mm	HE inch	HS inch								H3120	90	3 1/2	3 7/16	76	130	20	-	AN20	AW20	1.800
H3122	100	4	3 15/16	81	145	21	-	AN22	AW22	2.250
H3124	110	4 1/4	4 3/16	88	155	22	-	AN24	AW24	2.640
H3126	115	4 1/2	4 7/16	92	165	23	-	AN26	AW26	3.660
H3128	125	5	4 13/16	97	180	24	-	AN28	AW28	4.340
H3130	135	5 1/4	-	111	195	26	-	AN30	AW30	5.520
H3132	140	5 1/2	-	119	210	28	-	AN32	AW32	7.670
H3134	150	6	-	122	220	29	-	AN34	AW34	8.380
H3136	160	6 1/2	-	131	230	30	-	AN36	AW36	9.500
H3138	170	6 3/4	-	141	240	31	-	AN38	AW38	10.800
H3140	180	7	7 3/16	150	250	32	-	AN40	AW40	12.100
H3144	200	8	7 7/8	158	280	32	44	AN44	AL44	14.700
H3148	220	8 1/2	-	169	300	34	46	AN48	AL48	17.300
H3152	240	9 1/2	-	187	330	36	49	AN52	AL52	22.000
H3156	260	10 1/2	-	192	350	38	51	AN56	AL56	24.500
H3160	280	-	-	208	380	40	53	AN60	AL60	30.200
H3164	300	12	-	226	400	42	56	AN64	AL64	34.900
H3168	320	12 1/2	-	254	440	55	72	AN68	AL68	49.500
H3172	340	-	-	259	460	58	75	AN72	AL72	54.200
H3176	360	-	-	264	490	60	77	AN76	AL76	61.700
H3180	380	-	-	272	520	62	82	AN80	AL80	70.600
H3184	400	-	-	304	540	70	90	AN84	AL84	84.200
H3188	410	-	-	307	560	70	90	AN88	AL88	104.000
H3192	430	-	-	326	580	75	95	AN92	AL92	116.000
H3196	450	-	-	335	620	75	95	AN96	AL96	133.000
H31/500	470	-	-	356	630	80	100	AN100	AL100	143.000

整組緊定套附螺母及華司或鎖定片

規格表中套筒內徑規格為 HE 為 HE3120

規格表中套筒內徑規格為 HA 為 HS3120

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖

產品型號 : H32

型號	d1 mm	L mm	D3 mm	C mm	C₁ mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers	重量 kg
H3260	280	240	240	40	53	AN60	AL60	34.100
H3264	300	258	258	52	56	AN64	AL64	39.300
H3268	320	288	288	55	72	AN68	AL68	54.600
H3272	340	299	299	58	75	AN72	AL72	60.200
H3276	360	310	310	60	77	AN76	AL76	69.600
H3280	380	328	328	62	82	AN80	AL80	81.000
H3284	400	352	352	70	90	AN84	AL84	94.000
H3288	410	361	361	70	90	AN88	AL88	118.000
H3292	430	382	382	75	95	AN92	AL92	132.000
H3296	450	397	397	75	95	AN96	AL96	152.000
H32/500	470	428	428	80	100	AN100	AL100	166.000

整組緊定套附螺母及華司或鎖定片

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖

產品型號 : H39

型號	d1 mm	L mm	D3 mm	C mm	C₁ mm	鎖緊螺母 Lock Nuts	套筒華司 Lock Washers and Lock Plates	重量 kg
H3936	160	87	210	29.5	-	ANL36	AWL36	5.700
H3938	170	89	220	30.5	-	ANL38	AWL38	6.190
H3940	180	98	240	31.5	-	ANL40	AWL40	7.890
H3944	200	96	260	30	41	ANL44	ALL44	8.160
H3948	220	101	290	34	46	ANL48	ALL48	10.700
H3952	240	116	310	34	46	ANL52	ALL52	12.800
H3956	260	121	330	38	50	ANL56	ALL56	14.800
H3960	280	140	360	42	54	ANL60	ALL60	19.800
H3964	300	140	380	42	55	ANL64	ALL64	21.000
H3968	320	144	400	45	58	ANL64	ALL68	23.500
H3972	340	144	420	45	58	ANL72	ALL72	24.500
H3976	360	164	450	48	62	ANL76	ALL76	31.500
H3980	380	168	470	52	66	ANL80	ALL80	35.000
H3984	400	168	490	52	66	ANL84	ALL84	36.600
H3988	410	189	520	60	77	ANL88	ALL88	57.300
H3992	430	189	540	60	77	ANL92	ALL92	59.900
H3996	450	200	560	60	77	ANL96	ALL96	64.900
H39/500	470	208	580	68	85	ANL100	ALL100	73.100

整組緊定套附螺母及華司或鎖定片

標示出 C1 尺寸套筒附鎖定裝置、尺寸參考規格圖
