CM-6P 鋼片型聯軸器 (高剛性鋼片)
高剛性鋼片型、板簧式聯軸器，扭轉剛性極高，能準確控制軸的旋轉，多樣化的形式及組裝方式，適合於中大型伺服馬達、一般皆含鍵槽加工免鍵軸環固定式。不銹鋼彈片緩衝、本體材質 S45C 碳素鋼材質、表面染黑處理。

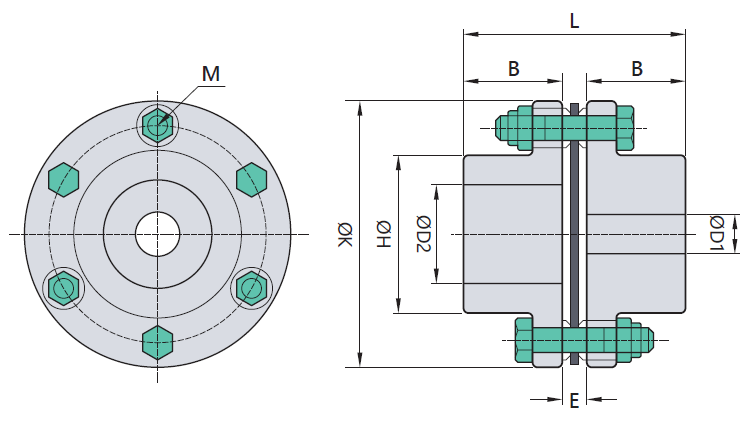

尺寸表
| 型號 | D1×D2/公差 Tolerance (H8) | H | K | B | E | L | M | |
|---|---|---|---|---|---|---|---|---|
| min | max | |||||||
| CM-102-6P | 12 | 42 | 66 | 102 | 33 | 10 | 76 | M8 |
| CM-128-6P | 25 | 50 | 78 | 128 | 40 | 11 | 91 | M10 |
| CM-144-6P | 30 | 55 | 90 | 144 | 45 | 11.6 | 101.6 | M10 |
| CM-168-6P | 35 | 70 | 105 | 168 | 57.2 | 16.8 | 131.2 | M14 |
| CM-180-6P | 30 | 85 | 116 | 180 | 60 | 15 | 136 | M16 |
| CM-214-8P | 40 | 80 | 118 | 214 | 76.2 | 21.6 | 174 | M20 |
| CM-246-8P | 50 | 110 | 156 | 246 | 88.9 | 23.9 | 201.7 | M24 |
| CM-276-8P | 70 | 120 | 169 | 276 | 101.6 | 27.2 | 230.4 | M24 |
特性表
| 型號 | 常用扭力 (N.m) | 軸向位移 (mm) | 偏角(o) | 最高轉速 (rpm) | 扭轉剛性 (kgf-m/rad) | 軸向彈 | 慣性矩 (kg.m²) |
|---|---|---|---|---|---|---|---|
| CM-102-6P | 30 | ±1.4 | ±1 | 30000 | 0.30×105 | 8.5 | 0.05 |
| CM-128-6P | 50 | ±1.6 | ±1 | 25000 | 0.45×105 | 11.1 | 0.10 |
| CM-144-6P | 85 | ±1.8 | ±1 | 22000 | 0.65×105 | 15.6 | 0.10 |
| CM-168-6P | 175 | ±2.0 | ±1 | 19000 | 0.94×105 | 28 | 0.14 |
| CM-180-6P | 350 | ±2.0 | ±1 | 17000 | 1.61×105 | 47.7 | 0.26 |
| CM-214-8P | 650 | ±2.1 | ±1 | 15000 | 3.51×105 | 42.9 | 0.65 |
| CM-246-8P | 900 | ±2.1 | ±1 | 13000 | 6.21×105 | 58.9 | 1.24 |
| CM-276-8P | 1200 | ±2.1 | ±1 | 11600 | 5.66×105 | 85.7 | 1.80 |
