CM-JS 鋼片型聯軸器(加長型)

板簧式聯軸器，扭轉剛性極高，能準確控制軸的旋轉，加長型鋼片連軸器、雙片不銹鋼彈片緩衝、適用於中大型高負荷機組使用，多樣化的形式及組裝方式。本體材質 S45C 碳素鋼材質、表面染黑處理。

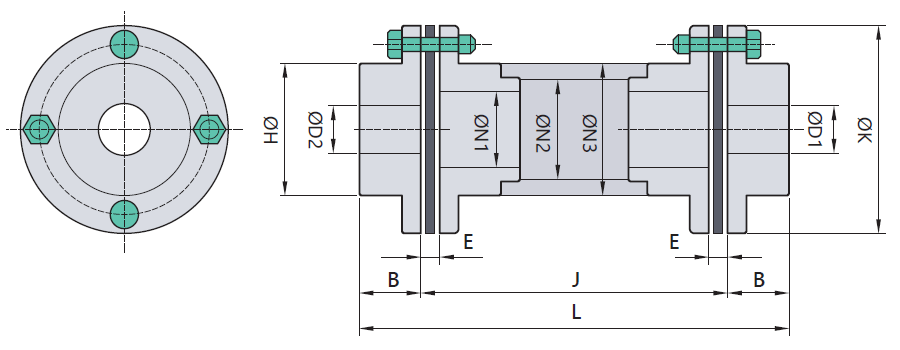

型號	D1xD2/ 最大軸徑	H	K	B	E	J	N1	N2	N3	L	常用扭力 (N.m)	容許角度偏差 Allowable Angular Error
型號	D1xD2/ 最大軸徑	H	K	B	E	J	N1	N2	N3	L	常用扭力 (N.m)	偏角 (o)	軸向位移 (mm)
68-JS	25	38	68	25	5.25	最長需求 Max 6000mm	28	33	38	2B+J	45	2	±1.6
82-JS	35	52	82	25	8.8		38	44.8	50.8		95	2	±2.0
94-JS	40	56	94	30	9.4		43	48	54		175	2	±2.4
105-JS	42	66	105	33	10		45	59	65		245	2	±2.8
128-JS	50	78	128	40	11		55	68.3	76.3		440	2	±3.2
144-JS	55	90	144	45	11.6		60	79	89		780	2	±3.6
168-JS	70	105	168	57.2	16.8		75	95	105		1270	2	±5.0
194-JS	80	118	194	64.5	15		85	102	114		2060	2	±5.4
214-JS	95	137	214	76.2	21.6		100	121	133		3330	2	±6.6
246-JS	110	156	246	88.9	23.9		105	132	152		5290	2	±7.6
276-JS	120	169	276	101.6	27.2		125	148	168		6860	2	±8.0
