CM-J 爪型聯軸器、止付螺絲固定
梅花型撓性聯軸器、爪型聯軸器、工程塑膠緩衝材質、高扭力、高阻尼、絕緣性佳、抗震性佳適用於一般傳動機構、切削機構。簡單進行軸套的安裝拆卸，可容易地組裝、拆分軸套與彈性間隔體。彈性間隔體的優異彈性效果，可吸收振動、偏心及偏角，而且彈性間隔體具有電絕緣性佳優點。

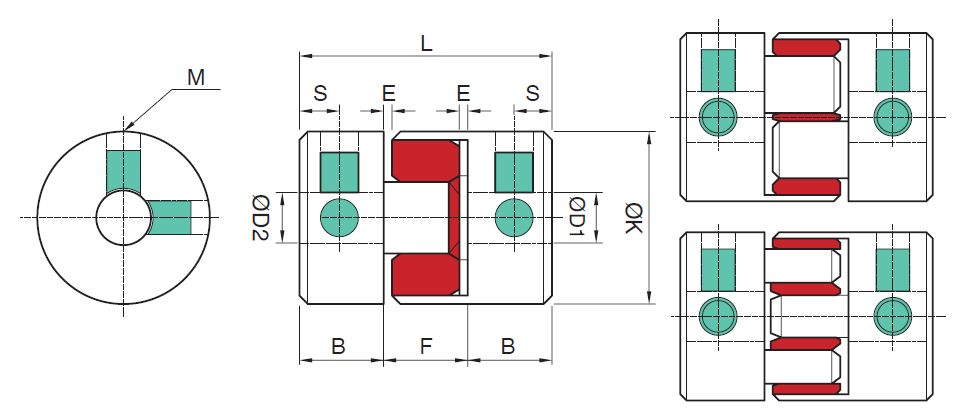

尺寸表
| 型號 | D1 × D2/公差 Tolerance(H8) | ØK | S | B | E | F | L | M | |
|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||
| J-20 | 5 | 9.525 | 20 | 5 | 10.35 | 0.7 | 9.3 | 30 | M3 |
| J-30 | 6 | 14 | 30 | 5.5 | 11.5 | 1 | 12 | 35 | M4 |
| J-40 | 8 | 20 | 40 | 12.5 | 25.4 | 1.5 | 15.2 | 66 | M5 |
| J-55 | 10 | 25 | 55 | 15.5 | 30.9 | 1.2 | 16.2 | 78 | M6 |
| J-65 | 12 | 35 | 65 | 17.5 | 35.5 | 2 | 19 | 90 | M6 |
| J-80 | 16 | 45 | 80 | 23 | 46 | 2 | 22 | 114 | M8 |
| J-95 | 20 | 55 | 95 | 25.5 | 51.1 | 2 | 23.8 | 126 | M8 |
組裝時需注意預留 E 尺寸，在運轉時將影響容許偏角。
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 容許角度偏差 Allowable Angular Error | 最高轉速 (rpm) | 剛性靜 | 慣性矩 (kg.m²) | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|
| 偏心 (mm) | 偏角 (°) | 軸向位移 (mm) | |||||||
| J-20 | 5 | 10 | 0.1 | 1 | ±0.80 | 19000 | 55 | 1.1×106 | 20 |
| J-30 | 12.5 | 25 | 0.1 | 1 | ±1.00 | 13000 | 135 | 5.9×106 | 40 |
| J-40 | 17 | 34 | 0.1 | 1 | ±1.20 | 9600 | 1100 | 4.0×105 | 150 |
| J-55 | 60 | 120 | 0.1 | 1 | ±1.40 | 7000 | 3200 | 1.7×104 | 350 |
| J-65 | 160 | 320 | 0.1 | 1 | ±1.50 | 5900 | 4900 | 3.9×104 | 500 |
| J-80 | 325 | 650 | 0.1 | 1 | ±1.80 | 4800 | 7400 | 1.12×103 | 1000 |
| J-95 | 450 | 900 | 0.1 | 1 | ±2.00 | 3600 | 14000 | 2.0×103 | 1500 |
● 高扭力、高剛性、高正逆轉特性、低慣性。
● 橡膠聯軸器，可實現高阻尼和低反作用力。
● 適用於伺服馬達或精密定位傳動。
● 免保養、壽命長、止付螺絲式固定。
● 本體：鋁合金材質。
● 使用溫度範圍：-20°C ~ 80°C
