CM-X 十字滑塊聯軸器
十字滑塊型撓性聯軸器，通過軸套與間隔體的滑移，允許有較大偏心、偏角存在，因誤差調整量而產生的軸向反作用力變小，減輕了軸的負擔而且電絕緣性佳、構造簡單，組裝方便。工程塑膠(尼龍)緩衝材質、止付螺絲固定、高剛性絕緣性佳、具備保護機台之安全性、抗震性佳適用於一般傳動機構、切削機構。

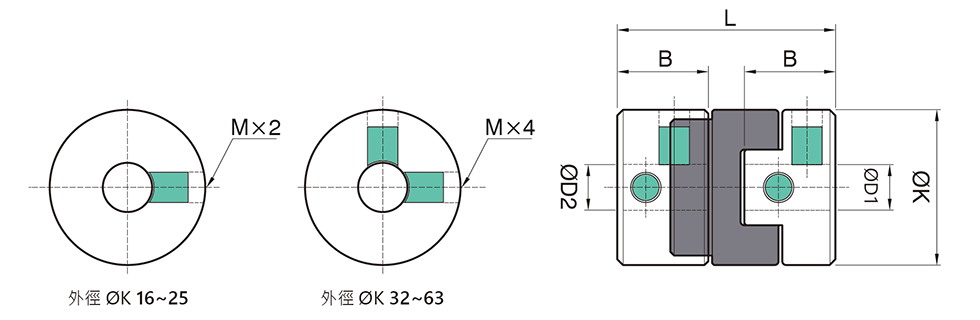

尺寸表
| 型號 | D1 × D2/公差 Tolerance(H8) | ØK | B | L | M | 重量(g) | |
|---|---|---|---|---|---|---|---|
| min | max | ||||||
| X-16 | 4 | 6.35 | 16 | 7 | 18 | M3 | 7 |
| X-20 | 5 | 8 | 20 | 9.5 | 23 | M4 | 14 |
| X-25 | 5 | 10 | 25 | 11.5 | 28 | M5 | 27 |
| X-32 | 8 | 14 | 32 | 14 | 33 | M5 | 50 |
| X-40 | 10 | 16 | 40 | 15 | 35 | M5 | 80 |
| X-50 | 14 | 20 | 50 | 16.5 | 38 | M6 | 150 |
| X-63 | 15 | 25 | 63 | 21 | 47 | M6 | 300 |
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 偏心 (mm) | 偏角 (°) | 最高轉速 (rpm) | 剛性靜 | 慣性矩 (kg.m²) |
|---|---|---|---|---|---|---|---|
| X-16 | 0.7 | 1.4 | 1 | 3 | 3500 | 31 | 3.2×107 |
| X-20 | 1.2 | 2.4 | 1.5 | 3 | 7600 | 60 | 1.0×106 |
| X-25 | 2 | 4 | 2 | 3 | 6100 | 140 | 3.0×106 |
| X-32 | 4.5 | 9 | 2.5 | 3 | 4800 | 280 | 9.5×106 |
| X-40 | 9 | 18 | 3 | 3 | 3800 | 540 | 2.3×105 |
| X-50 | 18 | 36 | 3.5 | 3 | 3100 | 820 | 6.7×105 |
| X-63 | 36 | 72 | 4 | 3 | 2400 | 1900 | 2.2×104 |
● 高剛性、容許偏心、偏角大、輪軸與間隔環可分離，組合容易。
● 高阻尼絕緣性佳和低反作用力。
● 緩衝材質：工程塑膠。
● 本體材質：鋁合金、表面陽極處理。
● 固定方式：止付螺絲固定式。
● 使用溫度範圍：-20°C ~ 80°C
