CM-FC 開縫型聯軸器
採用夾鉗螺絲固定，開縫型撓性聯軸器、零迴轉間隙、彈性作用補償徑向、角向和軸向偏差、高扭矩剛性、高負荷。

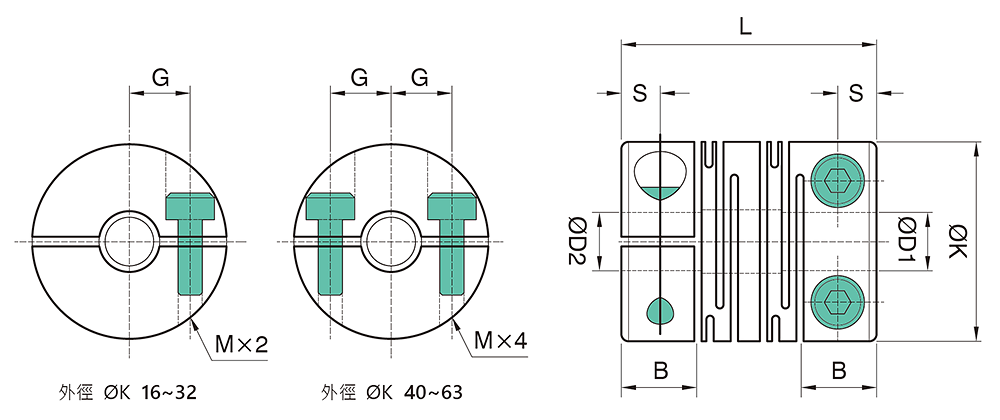

尺寸表
| 型號 | D1 × D2/公差 Tolerance(H8) | ØK | S | B | L | G | M | 重量(g) | |
|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||
| CM-FC16C | 4 | 6 | 16 | 3.25 | 6.5 | 23 | 5 | M2.5 | 9.2 |
| CM-FC20C | 4 | 8 | 20 | 3.75 | 7.5 | 26 | 6.5 | M2.5 | 16 |
| CM-FC25C | 5 | 10 | 25 | 4.25 | 8.5 | 31 | 8 | M3 | 28 |
| CM-FC32C | 6 | 14 | 32 | 6 | 12 | 41 | 10 | M4 | 64 |
| CM-FC40C | 8 | 16 | 40 | 8.5 | 17 | 56 | 13 | M5 | 140 |
| CM-FC50C | 12 | 22 | 50 | 9 | 18 | 71 | 16.5 | M6 | 270 |
| CM-FC63C | 14 | 35 | 63 | 11 | 22 | 90 | 23.5 | M6 | 530 |
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 容許角度偏差 Allowable Angular Error | 最高轉速 (rpm) | 慣性矩 (kg.m²) | 剛性靜扭力值 (N.m/ rad) | ||
|---|---|---|---|---|---|---|---|---|
| 偏心 (mm) | 偏角 (°) | 軸向位移 (mm) | ||||||
| CM-FC16C | 0.3 | 0.6 | 0.10 | 2 | ±0.4 | 9500 | 3.4×107 | 47 |
| CM-FC20C | 0.5 | 1 | 0.10 | 2 | ±0.4 | 7600 | 9.1×107 | 120 |
| CM-FC25C | 1 | 2 | 0.15 | 2 | ±0.5 | 6100 | 2.6×106 | 170 |
| CM-FC32C | 2 | 4 | 0.15 | 2 | ±0.5 | 4800 | 9.7×106 | 280 |
| CM-FC40C | 5 | 10 | 0.20 | 2 | ±0.5 | 3800 | 3.3×105 | 350 |
| CM-FC50C | 10 | 20 | 0.20 | 2 | ±0.5 | 3100 | 1.0×104 | 590 |
| CM-FC63C | 20 | 40 | 0.20 | 2 | ±0.5 | 2400 | 3.2×104 | 850 |
● 一體成型金屬彈性聯軸器、零背隙、剛性大、偏角誤差較佳。
● 適合譯碼器、小馬力傳動機構、高精密傳動上。
● 固定方式：夾鉗式。
● 本體材質：鋁合金、表面陽極處理。
