CM-HTL 圓盤型加長型聯軸器
加長型雙片不銹鋼彈片具緩衝抗震功能、低慣性零迴轉間隙、安全可靠錐型固定方式，吸收偏角度、軸向位差平行偏差、本體鋁合金材質輕量化。

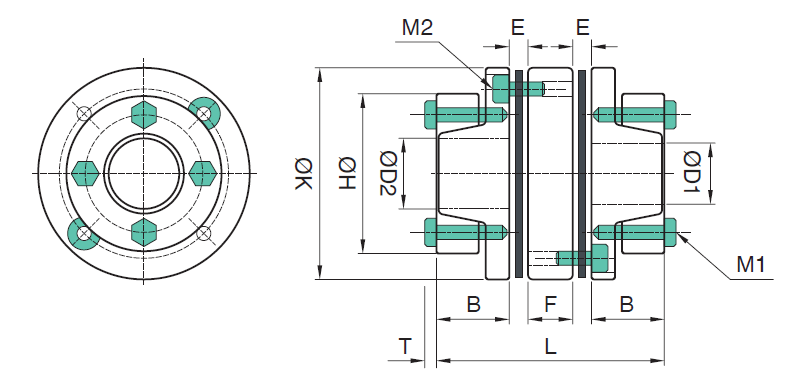

尺寸表
| 型號 | D1×D2/公差 Tolerance(H8) | ØH | ØK | B | E | F | T | L | M1 | M2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| HTL-40 | 8 | 16 | 38 | 40 | 16 | 3.95 | 10 | 2.8 | 49.9 | M4 | M4 |
| HTL-56 | 10 | 16 | 48 | 56 | 20 | 4.95 | 13 | 3.5 | 62.9 | M5 | M5 |
| 18 | 25 | 54 | |||||||||
| HTL-68 | 14 | 22 | 54 | 68 | 25 | 5.25 | 15.5 | 4 | 76 | M6 | M6 |
| 24 | 28 | 64 | |||||||||
| HTL-82 | 16 | 22 | 56 | 82 | 30 | 8.8 | 21.5 | 4 | 99.1 | M6 | M6 |
| 24 | 30 | 64 | |||||||||
| 32 | 35 | 69 | |||||||||
| HTL-94 | 19 | 22 | 58 | 94 | 30 | 9.4 | 22 | 4 | 100.8 | M6 | M8 |
| 24 | 30 | 68 | |||||||||
| 32 | 40 | 78 | |||||||||
| 42 | - | 88 | |||||||||
| HTL-105 | 24 | 30 | 68 | 105 | 30 | 10 | 22 | 4 | 102 | M6 | M8 |
| 32 | 40 | 78 | |||||||||
| 42 | 45 | 88 | |||||||||
特性表
| 型號 | 常用扭力 (N.m) | 容許角度偏差 Allowable Angular Error | 最高轉速 (rpm) | 彈力定數 | 軸向彈 簧定數 (N.m/rad) | 慣性矩 (kg.m²) | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|
| 偏心(mm) | 偏角 (°) | 軸向位移(mm) | |||||||
| HTL-40 | 7 | 0.02 | 2 | ±0.50 | 6000 | 10000 | 50 | 2.8×105 | 120 |
| HTL-56 | 25 | 0.02 | 2 | ±0.80 | 6000 | 16000 | 43 | 12×105 | 308 |
| HTL-68 | 60 | 0.02 | 2 | ±0.90 | 6000 | 60000 | 45 | 28×105 | 560 |
| HTL-82 | 90 | 0.02 | 2 | ±0.90 | 6000 | 70000 | 60 | 35×105 | 855 |
| HTL-94 | 180 | 0.02 | 2 | ±0.80 | 6000 | 140000 | 120 | 108×105 | 1500 |
| HTL-105 | 250 | 0.02 | 2 | ±0.80 | 6000 | 160000 | 160 | 115×105 | 1700 |
● 適用伺服馬達或精密定位傳動。
● 低慣性零迴轉間隙、具緩衝抗震功能。
● 錐型固定方式安全可靠。
● 緩衝材質：不銹鋼彈片、補償角向和軸向偏差。
● 免保養壽命長、本體鋁合金材質輕量化。
