CMC-C 鋼片長型連軸器

夾鉗式固定,雙片不銹鋼彈片具緩衝抗震功能、低慣性、兩軸之傳動並傳達安全轉矩的機械裝置,吸收偏差角度、軸向位差平行偏差、本體鋁合金材質輕量化。

Flexible Disc Couplings

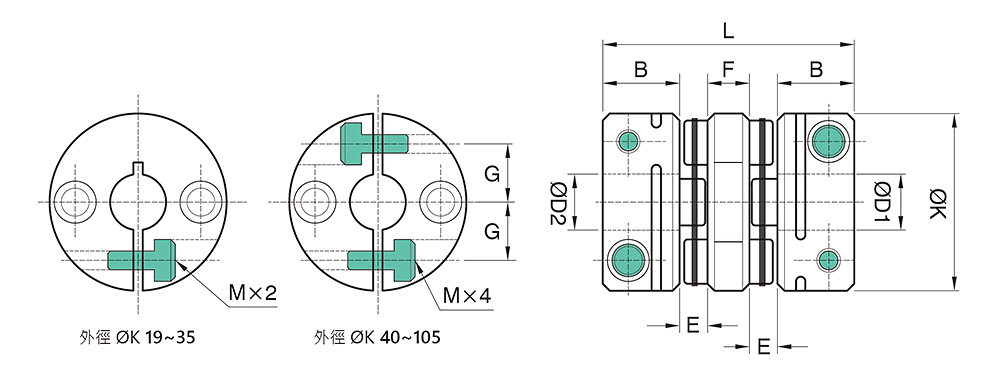

尺寸表

型號D1×D2/公差 Tolerance(H8)ØKBEFLGM
minmax
CMC-19C48199.21.75.527.35.8M2.5
CMC-20C48209.21.75.527.35.8M2.5
CMC-27C51027112.45834.99.6M3
CMC-35C6143512383812.5M3
CMC-40C81640153.951047.914M4
CMC-45C101945153.951047.916.5M4
CMC-50C112250204.71261.417.5M5
CMC-56C122556204.951261.920.8M5
CMC-68C142868245.2515.57426M6
CMC-82C19358229.88.821.598.731M8
CMC-94C224294309.422100.837M8
CMC-105C254510530102210242M8

特性表

型號常用扭力 (N.m)最大扭力 (N.m)容許角度偏差
Allowable Angular Error
最高轉速
(rpm)
慣性矩
(kg.m²)
重量 (g)
偏心 (mm)偏角 (°)軸向位移(mm)
CMC-20C0.81.60.12±0.10100000.58×10615
CMC-27C1.83.60.152±0.33100003.41×10635
CMC-35C480.172±0.401000011.3×10662
CMC-40C6140.232±0.501000026.3×106116
CMC-45C10200.232±0.601000041.7×106131
CMC-50C16320.022±0.351000075.0×106150
CMC-56C25500.272±0.8010000136.1×106310
CMC-68C601200.312±0.9010000366.9×1063650
CMC-82C1002000.522±1.10100001070×1061300
CMC-94C1803600.502±2.40100001750×1061500
CMC-105C2504500.552±1.48100002750×1061740

高剛性、高扭力、低慣性、偏角大。

零迴轉間隙、適用於伺服馬達。

緩衝材:不銹鋼彈片、補償角向和軸向偏差。

固定方式:夾鉗式。
