CM-HWL 鋼片長型連軸器
夾鉗夾緊固定方式、緩衝材質雙片不銹鋼彈片、主體材質鋁合金低慣性、零背隙適用於高精密傳動機構、工具機械，高精密傳動機組。

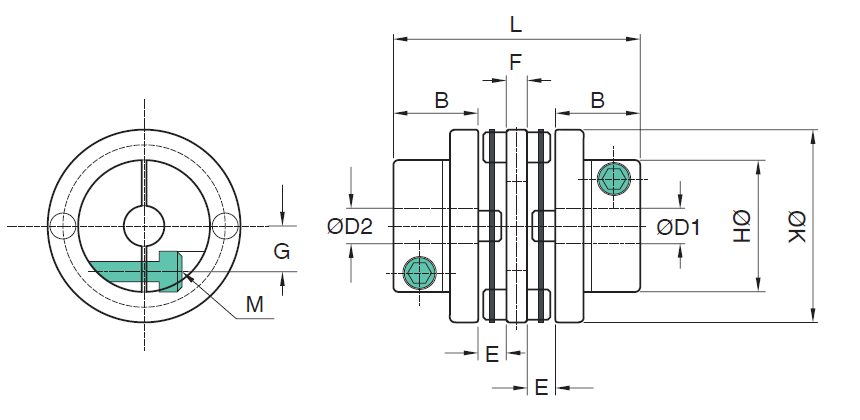

尺寸表
| 型號 | D1/公差 Tolerance(H8) | ØH | ØK | B | E | F | L | G | M | |
|---|---|---|---|---|---|---|---|---|---|---|
| min | max | |||||||||
| HWL-35C | 6 | 12 | 24 | 35 | 13 | 3 | 8 | 40 | 9 | M3 |
| HWL-40C | 8 | 14 | 28 | 40 | 17 | 3.95 | 10 | 51.9 | 10.5 | M4 |
| HWL-45C | 10 | 19 | 32 | 45 | 18 | 3.95 | 10 | 53.9 | 13 | M4 |
| HWL-56C | 12 | 24 | 42 | 56 | 21.4 | 4.95 | 12 | 64.7 | 16.5 | M5 |
| HWL-68C | 14 | 25 | 46 | 68 | 24 | 5.25 | 15.5 | 74 | 17.5 | M6 |
| HWL-82C | 19 | 35 | 62 | 82 | 30 | 8.8 | 21.5 | 99.1 | 24 | M8 |
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 容許角度偏差 Allowable Angular Error | 最高轉速 (rpm) | 慣性矩 (kg.m²) | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|
| 偏心 (mm) | 偏角 (°) | 軸向位移 (mm) | ||||||
| HWL-35C | 4 | 8 | 0.2 | 2 | ±0.40 | 10000 | 3.8×106 | 53 |
| HWL-40C | 6 | 12 | 0.24 | 2 | ±0.50 | 10000 | 12.5×106 | 93 |
| HWL-45C | 10 | 20 | 0.24 | 2 | ±0.60 | 10000 | 16.42×106 | 122 |
| HWL-56C | 25 | 50 | 0.28 | 2 | ±0.80 | 10000 | 48×106 | 275 |
| HWL-68C | 45 | 90 | 0.34 | 2 | ±0.90 | 10000 | 126×106 | 493 |
| HWL-82C | 95 | 190 | 0.52 | 2 | ±1.10 | 10000 | 565×106 | 927 |
● 高剛性、大扭矩承載、低慣性、零迴轉間隙。免維護，超強抗油和耐腐蝕性。
● 適用於工具機械，高精密傳動機組。
● 緩衝材質：不銹鋼彈片、補償角向和軸向偏差。
● 固定方式：夾鉗式。
