CMS-C 鋼片型聯軸器
長度短體積小輕量化，夾鉗式固定，單片不銹鋼彈片具緩衝抗震功能、低慣性、兩軸之傳動並傳達安全轉矩的機械裝置，吸收偏差角度、軸向位差平行偏差。

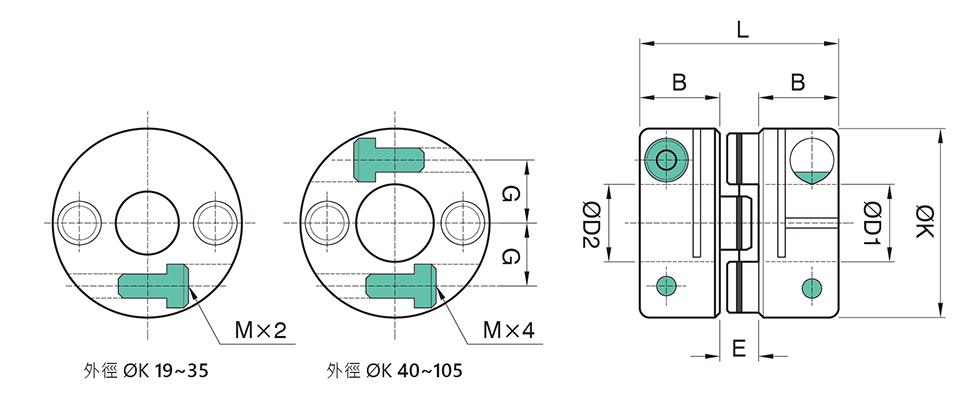

尺寸表
| 型號 | D1×D2/公差 Tolerance(H8) | ØK | B | E | L | G | M | |
|---|---|---|---|---|---|---|---|---|
| min | max | |||||||
| CMS-19C | 4 | 8 | 19 | 9.2 | 1.7 | 20.1 | 5.8 | M2.5 |
| CMS-20C | 4 | 8 | 20 | 9.2 | 1.7 | 20.1 | 5.8 | M2.5 |
| CMS-27C | 5 | 10 | 27 | 11 | 2.45 | 24.45 | 9.6 | M3 |
| CMS-35C | 6 | 14 | 35 | 12 | 3 | 27 | 12.5 | M3 |
| CMS-40C | 8 | 16 | 40 | 15 | 3.95 | 33.95 | 14 | M4 |
| CMS-45C | 10 | 19 | 45 | 15 | 3.95 | 33.95 | 16.5 | M4 |
| CMS-50C | 11 | 22 | 50 | 20 | 4.7 | 44.7 | 17.5 | M5 |
| CMS-56C | 12 | 25 | 56 | 20 | 4.95 | 44.95 | 20.8 | M5 |
| CMS-68C | 14 | 28 | 68 | 24 | 5.25 | 53.25 | 26 | M6 |
| CMS-82C | 19 | 35 | 82 | 29.8 | 8.8 | 68.4 | 31 | M8 |
| CMS-94C | 22 | 42 | 94 | 30 | 9.4 | 69.4 | 37 | M8 |
| CMS-105C | 25 | 45 | 105 | 30 | 10 | 70 | 42 | M8 |
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 容許角度偏差 Allowable Angular Error | 最高轉速 (rpm) | 慣性矩 (kg.m²) | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|
| 偏心 (mm) | 偏角 (°) | 軸向位移(mm) | ||||||
| CMS-20C | 0.8 | 1.6 | 0.1 | 1 | ±0.10 | 10000 | 0.58×106 | 15 |
| CMS-27C | 1.8 | 3.6 | 0.02 | 1 | ±0.15 | 10000 | 2.47×106 | 25 |
| CMS-35C | 4 | 8 | 0.02 | 1 | ±0.20 | 10000 | 8.16×106 | 48 |
| CMS-40C | 6 | 14 | 0.02 | 1 | ±0.25 | 10000 | 18.5×106 | 90 |
| CMS-45C | 10 | 20 | 0.02 | 1 | ±0.30 | 10000 | 29.7×106 | 98 |
| CMS-50C | 16 | 32 | 0.02 | 1 | ±0.35 | 10000 | 75.0×106 | 150 |
| CMS-56C | 25 | 50 | 0.02 | 1 | ±0.40 | 10000 | 100.0×106 | 238 |
| CMS-68C | 60 | 120 | 0.02 | 1 | ±0.50 | 10000 | 267.7×106 | 470 |
| CMS-82C | 100 | 200 | 0.02 | 1 | ±0.55 | 10000 | 736.5×106 | 1050 |
| CMS-94C | 180 | 360 | 0.02 | 1 | ±0.60 | 10000 | 1220×106 | 1230 |
| CMS-105C | 250 | 450 | 0.02 | 1 | ±0.74 | 10000 | 1890×106 | 1370 |
● 高剛性、高扭力、低慣性。
● 零迴轉間隙、適用於伺服馬達。
● 緩衝材：不銹鋼彈片。
● 固定方式：夾鉗式。
