MUCFL 菱形帶座軸承

MUCFL200VN,Y 不銹鋼帶座軸承的材質與鑄鐵不同，但不銹鋼帶座軸承插入式軸承座的結構與一般鑄鐵軸承座系列完全相同，外球面滾珠連座軸承並具有自動調心對中、密封元件和 UNF 油嘴補油機構。軸承座採用一體化構造具抗腐蝕性、不容易生鏽、加裝防塵蓋，可增強防水、防塵、防污、防油保護等級。

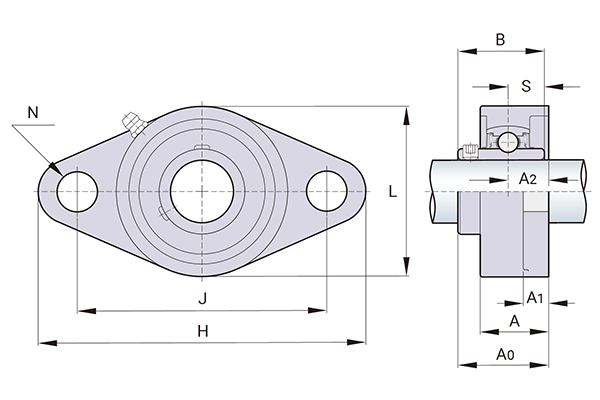

軸徑 (mm)	帶座軸承型號	型式	軸承箱主要尺寸 (mm)										螺絲尺寸
軸徑 (mm)	帶座軸承型號	型式	H	L	A	J	N	A₁	A₂	A₀	B	S	螺絲尺寸
12	MUCFL 201	VN,Y	113	60	25.5	90	12	10	15	33.3	31	12.7	M10
15	MUCFL 202	VN,Y	113	60	25.5	90	12	10	15	33.3	31	12.7	M10
17	MUCFL 203	VN,Y	113	60	25.5	90	12	10	15	33.3	31	12.7	M10
20	MUCFL 204	VN,Y	113	60	25.5	90	12	10	15	33.3	31	12.7	M10
25	MUCFL 205	VN,Y	130	68	27	99	16	10	16	35.8	34.1	14.3	M14
30	MUCFL 206	VN,Y	148	80	31	117	16	10	18	40.2	38.1	15.9	M14
35	MUCFL 207	VN,Y	161	90	34	130	16	11	19	44.4	42.9	17.5	M14
40	MUCFL 208	VN,Y	175	100	36	144	16	11	21	51.2	49.2	19	M14
45	MUCFL 209	VN,Y	188	108	38	148	19	13	22	52.2	49.2	19	M16
50	MUCFL 210	VN,Y	197	115	40	157	19	13	22	54.6	51.6	19	M16

不銹鋼帶座軸承採用 1/4"-28 UNF-2A 油嘴、型式標稱：帶蓋軸承單元型式、一側軸端橡膠密封蓋、兩側軸端橡膠密封蓋。
