MUCT 滑塊帶座軸承

MUCT200VN,Y 不銹鋼帶座軸承的材質與鑄鐵不同，但不銹鋼帶座軸承插入式軸承座的結構與一般鑄鐵軸承座系列完全相同，外球面滾珠連座軸承並具有自動調心對中、密封元件和 UNF 油嘴補油機構。軸承座採用一體化構造具抗腐蝕性、不容易生鏽、加裝防塵蓋，可增強防水、防塵、防污、防油保護等級。

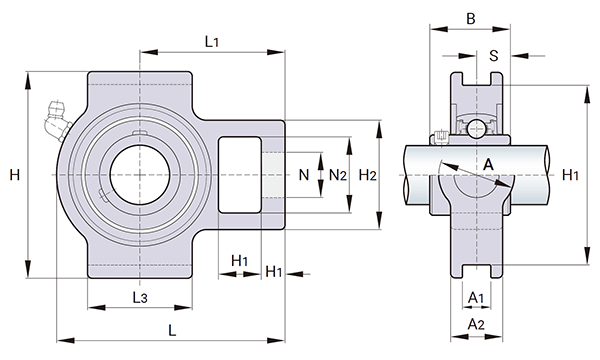

軸徑 (mm)	帶座軸承型號	型式	軸承箱主要尺寸 (mm)
軸徑 (mm)	帶座軸承型號	型式	A	A₁	A₂	H	H₁	H₂	L	L₁	L₂	L₃	N	N₁	N₂	B	S
12	MUCT 201	VN,Y	32	12	21	87	76	46	92	60	10	44	19	18	32	31	12.7
15	MUCT 202	VN,Y	32	12	21	87	76	46	92	60	10	44	19	18	32	31	12.7
17	MUCT 203	VN,Y	32	12	21	87	76	46	92	60	10	44	19	18	32	31	12.7
20	MUCT 204	VN,Y	32	12	21	87	76	46	92	60	10	44	19	18	32	31	12.7
25	MUCT 205	VN,Y	32	12	22	87	76	46	96	61	10	44	19	18	32	34.1	14.3
30	MUCT 206	VN,Y	36.5	12	27	101	89	52	111	69	10	50	22	18	37	38.1	15.9
35	MUCT 207	VN,Y	37	12	30	101	89	58	127	77	13	56	22	18	37	42.9	17.5
40	MUCT 208	VN,Y	49	16	33	113	102	74	142	87	16	72	29	20	49	49.2	19
45	MUCT 209	VN,Y	49	16	34	116	102	74	143	87	16	72	29	20	49	49.2	19
50	MUCT 210	VN,Y	49	16	37	116	102	74	147	89	16	72	29	20	49	51.6	19

不銹鋼帶座軸承採用 1/4"-28 UNF-2A 油嘴、型式標稱：帶蓋軸承單元型式、一側軸端橡膠密封蓋、兩側軸端橡膠密封蓋。
